SN74F138N to wysokowydajny układ scalony (IC), pełniący funkcję dekodera/demultipleksera 1-do-8. Wyprodukowany przez firmę Luminary Micro/Texas Instruments, jest częścią serii 74F i klasyfikowany jako przełącznik sygnałowy oparty na logice, multiplekser oraz dekoder.

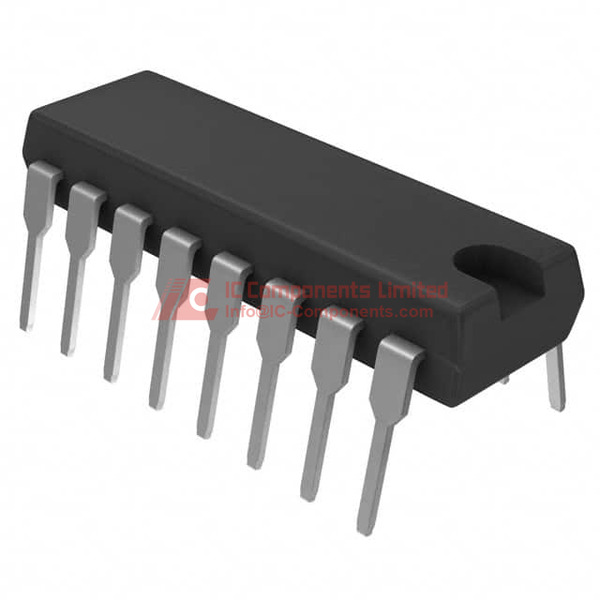

Projektowany w obudowie Dual Inline Package (DIP) z 16 pinami oraz do montażu przewlekanego, układ SN74F138N jest odpowiedni do różnych zastosowań, które wymagają wyboru jednego z ośmiu wyjść na podstawie 3-bitowego wejścia binarnego. Jego kompaktowa i niezawodna obudowa DIP zapewnia łatwą integrację z różnymi systemami elektronicznymi.
Główne cechy układu SN74F138N obejmują:
Zakres napięcia pracy od 4,5 V do 5,5 V, co gwarantuje kompatybilność z popularnymi cyfrowymi układami logicznymi
Maksymalny prąd wyjściowy 1 mA w stanie wysokim oraz 20 mA w stanie niskim, co pozwala na sterowanie szerokim zakresem urządzeń peryferyjnych
Zasilanie z jednego źródła napięcia, co upraszcza zarządzanie zasilaniem
Zakres temperatur pracy od 0°C do 70°C, zapewniający niezawodność w różnych warunkach środowiskowych
Zgodność ze standardem RoHS (Ograniczenia w zakresie substancji niebezpiecznych), co czyni układ przyjaznym dla środowiska
Klasyfikacja poziomu czułości na wilgoć (Moisture Sensitivity Level, MSL) 1, oznaczająca nieograniczoną datę ważności i kompatybilność z różnymi procesami produkcyjnymi.
Układ SN74F138N jest powszechnie stosowany w cyfrowych układach logiki, dekodowaniu adresów oraz w aplikacjach wyboru urządzeń peryferyjnych. To wszechstronny komponent, znajdujący zastosowanie w różnych systemach elektronicznych, w tym sprzęcie komputerowym, przemysłowym sprzęcie sterującym oraz elektronice użytkowej.
Chociaż model SN74F138N jest specyficzny, dostępne są także inne dekodery/demultipleksery o podobnej funkcjonalności i wydajności, produkowane przez Texas Instruments i innych producentów. Przykładami mogą być układy SN74LS138, SN74HC138 oraz SN74ALS138, które mogą spełniać podobne wymagania projektowe i zastosowania.
SN74F138N Kluczowe atrybuty techniczne
Numer katalogowy producenta: SN74F138N Przedsiębiorca: Luminary Micro / Texas Instruments Główna kategoria: Układy scalone (IC) Podkategoria: Logika - Przełączniki sygnałowe, Multipleksery, Dekodery
SN74F138N Rozmiar opakowania
Typ: Dekoder / Demultiplekser Materiał i konfiguracja: 16-PDIP w obudowie tubowej Rozmiar: 16-DIP (0,300", 7,62 mm) Właściwości termiczne: Temperatura pracy 0°C ~ 70°C Właściwości elektryczne: Napięcie zasilania 4,5 V ~ 5,5 V, Prąd - wyjście wysokie, niskie 1mA, 20mA
SN74F138N Zastosowanie
Urządzenie to jest wykorzystywane głównie w systemach cyfrowych, w których potrzebne jest dekodowanie lub multipleksowanie sygnałów, na przykład w mikroprocesorach czy komputerach PC. Znajduje zastosowanie również w innych elektronarzędziach wymagających niezawodnego przesyłania i dekodowania sygnałów.
SN74F138N Cecha
SN74F138N to wysokowydajny, pojedynczy dekoder/demultiplekser 1-do-3:8, zapewniający precyzyjne wyjścia z niewielkim opóźnieniem propagacji, co czyni go odpowiednim do zastosowań o wysokiej szybkości. Urządzenie działa optymalnie w zakresie napięcia zasilania od 4,5 V do 5,5 V, co zapewnia kompatybilność z poziomami logiki TTL. Dodatkowo charakteryzuje się wysoką odpornością na szumy i niskim zużyciem energii.
SN74F138N Funkcje jakości i bezpieczeństwa
Urządzenie jest zgodne z normą RoHS, co oznacza brak ołowiu i spełnienie obowiązujących norm bezpieczeństwa środowiskowego. Posiada poziom czułości na wilgoć (MSL) 1, co zapewnia nieograniczoną trwałość w normalnych warunkach otoczenia, minimalizując ryzyko uszkodzeń spowodowanych wilgocią.
SN74F138N Kompatybilność
Dekoder/demultiplekser w obudowie 16-DIP i z kapsułą DIP zapewnia kompatybilność z różnymi standardowymi metodami montażu przewlekanego, co upraszcza integrację z istniejącymi projektami i ułatwia wymianę w systemach starszej generacji.
SN74F138N Plik PDF z kartą katalogową
Aby uzyskać szczegółowe dane techniczne i specyfikacje, zapraszamy do pobrania oficjalnego arkusza danych dostępnego na stronie produktu. Zalecamy dokładne zapoznanie się z tym dokumentem, aby upewnić się, że SN74F138N spełnia wymagania Twojego zastosowania.
