SN74F126N to wysokowydajny układ scalony bufora produkowany przez Texas Instruments, zaprojektowany jako uniwersalny element logiczny dla cyfrowych systemów elektronicznych. Ten nieodwracający układ bufora należy do serii 74F i charakteryzuje się czterema niezależnymi elementami bufora, z których każdy obsługuje sygnały 1-bitowe z funkcją trzystanowego wyjścia.
Stworzony z myślą o precyzyjnym zarządzaniu sygnałem, urządzenie rozwiązuje kluczowe wyzwania w projektowaniu ścieżek sygnałowych i buforowaniu sygnałów cyfrowych, zapewniając niezawodne przesyłanie sygnału przy minimalnych stratkach. Architektura nieodwracającego bufora gwarantuje dokładne odwzorowanie sygnału wejściowego na wyjściu bez zmiany polarności, co czyni go idealnym rozwiązaniem do złożonych zastosowań w trasowaniu sygnałów cyfrowych.
Kluczowe parametry techniczne obejmują szeroki zakres temperatur pracy od 0°C do 70°C, tolerancję napięcia zasilania od 4,5V do 5,5V oraz imponującą wydajność prądową na wyjściu — 15mA dla stanu wysokiego i 64mA dla stanu niskiego. Komponent obsługuje montaż przewlekany w standardowym opakowaniu DIP 14-pin, co ułatwia integrację w różnych projektach elektronicznych.
Główne zalety układu SN74F126N to jego konfiguracja z trzema stanami wyjścia, umożliwiająca współdzielenie linii sygnałowej przez wiele urządzeń, poprawa integralności sygnału oraz niskie zużycie energii. Jest szczególnie przydatny w zastosowaniach w elektronice cyfrowej, systemach komputerowych, urządzeniach komunikacyjnych oraz systemach sterowania wbudowanego, gdzie precyzyjne buforowanie sygnału odgrywa kluczową rolę.
Układ jest w pełni zgodny z normą RoHS oraz wolny od ołowiu, co spełnia nowoczesne standardy środowiskowe i produkcyjne. Jego kompatybilność z typowymi systemami cyfrowej logiki i solidna konstrukcja czynią go wszechstronnym rozwiązaniem dla inżynierów poszukujących niezawodnych technologii buforowania sygnałów.
Podobne modele lub zamienniki w serii obejmują warianty takie jak SN74F126NE4 oraz podobne układy buforowe z rodziny logiki 74F, oferujące porównywalne funkcje przy niewielkich różnicach w parametrach szczegółowych.
SN74F126N Kluczowe atrybuty techniczne
Numer katalogowy: SN74F126N
Producent: Luminary Micro / Texas Instruments
Główna kategoria: Układy scalone (IC)
Podkategoria: Logika - Bufory, Sterowniki, Odbiorniki, Transceivery
SN74F126N Rozmiar opakowania
Typ: Tubka

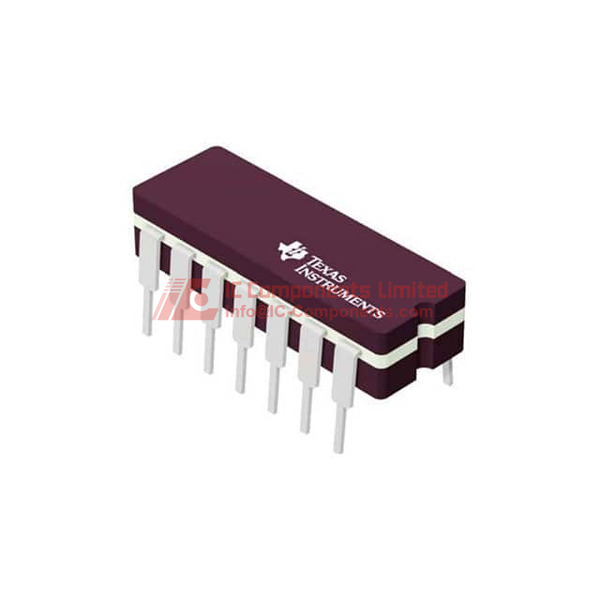

Materiał: Opakowanie DIP-14 typu 14-PDIP
Konfiguracja pinów: 14-DIP (0,300", 7,62 mm)
Charakterystyki termiczne: Temperatury pracy od 0°C do 70°C (TA)
Właściwości elektryczne: Napięcie zasilania: od 4,5 V do 5,5 V
SN74F126N Zastosowanie
SN74F126N jest powszechnie wykorzystywany do buforowania sygnałów w układach cyfrowych, zapewniając stabilność sygnału i obsługę obciążenia w różnych systemach cyfrowych.
SN74F126N Cecha
SN74F126N zawiera nieodwracający bufor z czterema elementami, z pojedynczym bitowym układem. Może działać przy napięciu zasilania od 4,5V do 5,5V. Każdy element bufora może dostarczać prąd wysokiego i niskiego stanu odpowiednio do 15 mA i 64 mA. Posiada wyjście w trybie 3-stanowym, które ułatwia interfejsowanie i sterowanie magistralami, poprawiając integralność sygnału i zmniejszając zużycie energii. Konstrukcja zapewnia długotrwałą niezawodność pracy nawet przy stresie termicznym w zakresie temperatur od 0°C do 70°C.
SN74F126N Funkcje jakości i bezpieczeństwa
SN74F126N spełnia normy RoHS, co oznacza brak szkodliwego zawartości ołowiu. Posiada poziom podatności na wilgoć (MSL) na poziomie 1, co gwarantuje nieograniczoną żywotność na podłodze w standardowych warunkach otoczenia. Dodatkowo, jest przystosowany do montażu przez otwory przejściowe, co zwiększa trwałość podczas intensywnego użytkowania.
SN74F126N Kompatybilność
Dzięki standardowej konfiguracji logicznej i wyjściom w trybie 3-stanowym, SN74F126N jest szeroko kompatybilny z większością systemów cyfrowych potrzebujących rozwiązań buforujących.
SN74F126N Plik PDF z kartą katalogową
Aby uzyskać pełne dane techniczne i szczegółowe wytyczne dotyczące obsługi, najbardziej wiarygodny plik PDF z dokumentacją techniczną SN74F126N jest dostępny na naszej stronie internetowej. Zalecamy pobranie go bezpośrednio z tej strony, aby mieć pewność, że posiadasz dokładne i wyczerpujące informacje o produkcie.
