Luminary Micro / Texas Instruments SN74F138NSR to wysokowydajny układ scalony typu dekoder/demultipleksor (IC), zaprojektowany do szerokiego zakresu zastosowań w przełączaniu i multipleksowaniu sygnałów. Jest częścią serii 74F, znanej z szybkich opóźnień propagacyjnych i wysokiej prędkości pracy.
Ten układ IC typu dekoder/demultipleksor posiada konfigurację wyjścia 1 do 8, gdzie pojedyncza linia wejściowa służy do wyboru jednej z ośmiu możliwych linii wyjściowych. Idealny do zastosowań, które wymagają efektywnego przesyłania danych, wyboru kanałów lub dekodowania adresów, takich jak systemy komputerowe, urządzenia sterowania przemysłowego oraz elektronika cyfrowa.
SN74F138NSR pracuje w zakresie napięć od 4,5V do 5,5V, co czyni go kompatybilnym z typowymi systemami logicznymi 5V. Obsługuje zarówno wysokie, jak i niskie prądy wyjściowe, z maksymalną wartością 1mA dla stanów wysokich i 20mA dla stanów niskich, co pozwala na interfejs z różnorodnymi urządzeniami peryferyjnymi.
Jednym z głównych wyzwań konstrukcyjnych, które rozwiązuje ten produkt, jest potrzeba kompaktowego, szybkiego i energooszczędnego przełączania sygnałów oraz multipleksowania w nowoczesnych systemach elektronicznych. Małe opakowanie w formacie 16-SOIC (Small Outline Integrated Circuit) oraz konstrukcja powierzchniowa umożliwiają efektywną integrację na płytkach drukowanych, zmniejszając powierzchnię i zwiększając gęstość systemu.
Zgodność z normą RoHS (Restriction of Hazardous Substances) oraz bezrtęciowa budowa sprawiają, że jest to rozwiązanie ekologiczne, spełniające coraz bardziej rygorystyczne wymogi dotyczące komponentów elektronicznych.
SN74F138NSR najczęściej znajduje zastosowanie w:
systemach komputerowych i urządzeniach peryferyjnych
urządzeniach sterowania przemysłowego
elektronice cyfrowej i pomiarowej
sprzęcie telekomunikacyjnym i sieciowym
systemach motoryzacyjnych i transportowych
Modelami równoważnymi lub alternatywnymi dla SN74F138NSR są m.in.:
SN74LS138N (seria 74LS138)
CD74HC138E (seria 74HC138)
SN74ALS138A (seria 74ALS138)
SN74AC138A (seria 74AC138)
Modele te oferują podobną funkcjonalność, opakowania oraz charakterystyki wydajnościowe, co pozwala na wybór w zależności od wymagań aplikacji i preferencji projektowych.
SN74F138NSR Kluczowe atrybuty techniczne
SN74F138NSR to wysokowydajny dekoder/demultiplekser 1-do-8 produkowany przez Luminary Micro / Texas Instruments. Posiada zakres napięcia zasilania od 4,5 V do 5,5 V, obsługuje wysokie prądy wyjściowe do 1 mA oraz niskie do 20 mA. Temperatura pracy mieści się w zakresie od 0°C do 70°C. Komponent jest zgodny z RoHS, wolny od ołowiu, zapewniając bezpieczeństwo środowiskowe i wysoką niezawodność.

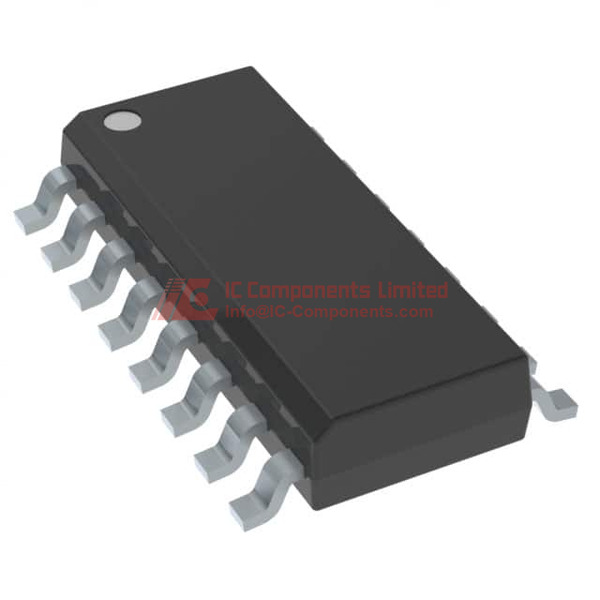

SN74F138NSR Rozmiar opakowania
Opakowanie / Obudowa: 16-SOIC (szerokość 0,209 cala, 5,30 mm). Pakowanie: Tape & Reel (CT). Obudowa dostarczana przez dostawcę: 16-SO.
SN74F138NSR Zastosowanie
SN74F138NSR znajduje zastosowanie w systemach elektronicznych do przełączania sygnałów logicznych, multiplexingu oraz dekodowania. Doskonale nadaje się do zaawansowanego dekodowania pamięci, trasowania danych oraz w układach sterowania, gdzie wymagana jest wysokiej jakości obsługa sygnałów.
SN74F138NSR Cecha
Wysokowydajny dekoder/demultiplekser 1-do-8, obsługuje napięcie zasilania od 4,5 V do 5,5 V, wysokie i niskie prądy wyjściowe (od 1 mA do 20 mA), szeroki zakres temperatury pracy (0°C - 70°C), poziom wrażliwości na wilgotność MSL 1 (bez limitu). Konstrukcja oparta na pojedynczym napięciu zasilania i montaż na powierzchni ułatwia integrację i montaż w układach elektronicznych.
SN74F138NSR Funkcje jakości i bezpieczeństwa
Urządzenie jest bez ołowiu i zgodne z normą RoHS, co gwarantuje zgodność z przepisami ochrony środowiska. Posiada standardowy zakres temperatury pracy, zapewniając długotrwałą i stabilną niezawodność w różnych warunkach operacyjnych.
SN74F138NSR Kompatybilność
SN74F138NSR jest kompatybilny z innymi komponentami i systemami elektronicznymi, które wymagają napięcia zasilania od 4,5 V do 5,5 V oraz pracy w standardowych warunkach temperaturowych. Montaż powierzchniowy zapewnia łatwą integrację i szybkie wdrożenie w różnorodne układy elektroniczne.
SN74F138NSR Plik PDF z kartą katalogową
Aby uzyskać szczegółowe dane techniczne i pełną specyfikację SN74F138NSR, zalecamy pobranie oficjalnego arkusza danych dostępnego na naszej stronie internetowej. Dokument ten zawiera kluczowe informacje niezbędne do optymalnego wykorzystania tego układu.
