Semtech ECLAMP2388P.TCT to zaawansowany komponent elektroniczny zaprojektowany do skutecznego filtrowania zakłóceń elektromagnetycznych (EMI) oraz ochrony przed wyładowaniami elektrostatycznymi (ESD), specjalnie dedykowany do linii danych w urządzeniach mobilnych. Jako wysokowydajny, dyskretny półprzewodnik, ten nowoczesny filtr RC (Pi) zapewnia kompleksowe zarządzanie integralnością sygnału w kompaktowych konstrukcjach elektronicznych.
Ten ośmokanałowy filtr oparty na tyrystorach łatwo integruje się z nowoczesną architekturą urządzeń mobilnych, oferując solidną ochronę przed zakłóceniami elektromagnetycznymi oraz wyładowaniami elektrostatycznymi. Innowacyjne opakowanie typu 16-UFDFN z odkrytą podstawą o wymiarach zaledwie 0,157" x 0,063" umożliwia miniaturyzację w przestrzeniooszczędnych zastosowaniach elektronicznych, jednocześnie zachowując wyjątkową wydajność.
Filtr wyróżnia się imponującymi możliwościami technicznymi, takimi jak kanał oporu 200 ohmów i pojemność 12 pF, zapewniając skuteczne tłumienie na poziomie 30 dB w zakresie częstotliwości od 800 MHz do 2,7 GHz. Zaprojektowany do pracy w trudnych warunkach środowiskowych, jego niezawodność utrzymuje się w zakresie temperatur od -40°C do 85°C, co czyni go odpowiednim do różnych środowisk technologicznych.
Najważniejsze zalety obejmują zgodność z RoHS, montaż powierzchniowy oraz właściwości filtra dolnoprzepustowego. Urządzenie rozwiązuje kluczowe wyzwania projektowe w telekomunikacji komórkowej, systemach transmisji danych oraz w miniaturowych interfejsach elektronicznych, zapewniając doskonałą integralność sygnału i ochronę przed zakłóceniami elektrycznymi.
Potencjalne alternatywy lub równoważne modele mogą obejmować komponenty z serii Semtech EMIClamp lub porównywalne rozwiązania filtrów RC od takich producentów jak Texas Instruments, Littelfuse czy ON Semiconductor. Profesjonalni inżynierowie i projektanci elektroniki uznają ten komponent za szczególnie przydatny w zastosowaniach związanych z urządzeniami mobilnymi, telekomunikacją oraz precyzyjnym inżynierem elektronicznym.
ECLAMP2388P.TCT stanowi zaawansowane rozwiązanie w zakresie zapewnienia jakości sygnału i ochrony wrażliwych układów elektronicznych przed zakłóceniami elektromagnetycznymi i elektrostatycznymi we współczesnych, małych systemach elektronicznych.
ECLAMP2388P.TCT (1)
ECLAMP2388P.TCT Kluczowe atrybuty techniczne
RC (Pi) Filtr, 200 Ohm / 12pF 16-UFDFN Obudowa, 8 kanałów Drugiego rzędu, ochrona ESD, montaż powierzchniowy
ECLAMP2388P.TCT Rozmiar opakowania

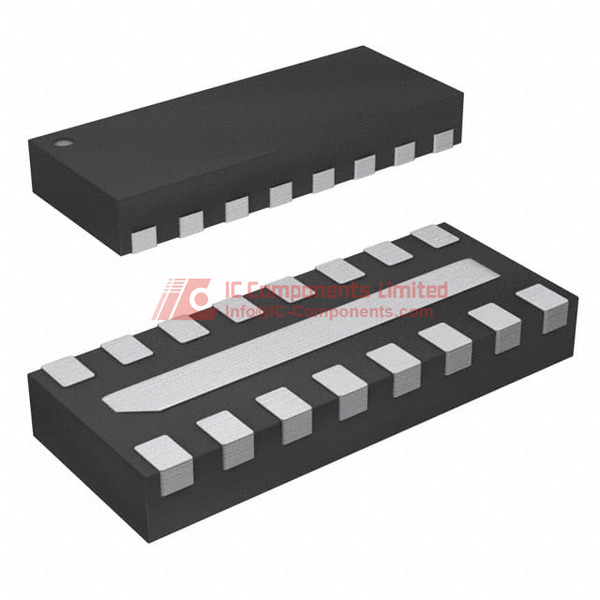

ECLAMP2388P.TCT jest dostępny w wytrzymałej obudowie typu Surface Mount Device (SMD) i pakowany w taśmę i reel (TR), co jest idealne do masowej automatycznej produkcji i obsługi. Obudowa oznaczona kodem 131343 ma kompaktowe wymiary 16-UFDFN (Ultra Thin Dual Flat No-lead) z wyeksponowaną płytką poprawiającą odprowadzanie ciepła. Wymiary obudowy to 4,00 mm (0,157 cala) długości, 1,60 mm (0,063 cala) szerokości i 0,65 mm (0,026 cala) wysokości. Dzięki konfiguracji pinów obsługującej 8 kanałów zapewnia dużą gestość na układach PCB. Właściwości termiczne i elektryczne są zoptymalizowane do filtracji zakłóceń EMI, każdy kanał charakteryzuje się rezystancją 200 Ohm oraz pojemnością 12 pF, co pozwala na precyzyjne tłumienie sygnałów.
ECLAMP2388P.TCT Zastosowanie
ECLAMP2388P.TCT jest zaprojektowany do ochrony linii danych w zaawansowanych urządzeniach mobilnych. Jego kompaktowa obudowa i zintegrowana ochrona EMI / ESD czynią go idealnym rozwiązaniem dla smartfonów, tabletów, systemów wbudowanych oraz innych elektroniki konsumenckiej i przemysłowej, gdzie kluczowa jest integralność sygnału i niewielkie rozmiary. Efektywne filtrowanie i tłumienie wyładowań elektrostatycznych są szczególnie korzystne na wysokich szybkościach transmisji danych i interfejsach IO narażonych na zakłócenia elektromagnetyczne oraz wyładowania elektrostatyczne.
ECLAMP2388P.TCT Cecha
Ten filtr wykorzystuje zaawansowaną technologię RC (Pi), zapewniającą drugiego rzędu filtrację dolnoprzepustową z tłumieniem 30 dB w zakresie od 800 MHz do 2,7 GHz — co sprawia, że jest wysoce skuteczny w tłumieniu niepożądanego szumu RF na kluczowych liniach. Zintegrowana ochrona ESD chroni wrażliwą elektronikę przed wyładowaniami statycznymi, co jest niezbędne w urządzeniach przenośnych. Konfiguracja 8 kanałów umożliwia elastyczność projektu i efektywne wykorzystanie przestrzeni na płytce drukowanej, a wyeksponowana płytka poprawia odprowadzanie ciepła i stabilność długoterminowej pracy. Urządzenie jest w pełni zgodne z RoHS, co świadczy o przestrzeganiu standardów branżowych dotyczących substancji niebezpiecznych, oraz pracuje w szerokim zakresie temperatur od -40°C do +85°C, zapewniając niezawodność w różnych warunkach środowiskowych.
ECLAMP2388P.TCT Funkcje jakości i bezpieczeństwa
Oprócz pełnej zgodności z RoHS, ECLAMP2388P.TCT zapewnia solidną ochronę przeciwzawrzanianom napięcia i wyładowaniom elektrostatycznym bezpośrednio na poziomie linii danych, co znacząco zmniejsza ryzyko awarii komponentów spowodowanych zdarzeniami przejściowymi. Obudowa 16-UFDFN wspiera niezawodny montaż powierzchniowy, co jest kluczowe dla minimalizacji wad podczas szybkiej automatycznej produkcji. Wyeksponowana płytka odprowadzająca ciepło dodatkowo zwiększa bezpieczeństwo, efektywnie rozpraszając ciepło i utrzymując stabilną pracę układu, redukując stres termiczny na płytkach PCB.
ECLAMP2388P.TCT Kompatybilność
ECLAMP2388P.TCT jest kompatybilny z szerokim zakresem konfiguracji wysokiej szybkości linii danych, szczególnie w zastosowaniach mobilnych i wbudowanych. Jego standaryzowany footprint oraz 8-kanałowa konstrukcja umożliwiają łatwą integrację w systemach wieloliniowych lub skoncentrowanych układach. Może być łatwo zaimplementowany w istniejących projektach wykorzystujących podobne obudowy lub wymagających podobnych funkcji filtracji i ochrony.
ECLAMP2388P.TCT Plik PDF z kartą katalogową
Zalecamy pobranie oficjalnego arkusza danych ECLAMP2388P.TCT bezpośrednio ze strony internetowej. Nasza strona oferuje najbardziej aktualny, szczegółowy i autorytatywny arkusz danych dla tego modelu produktu. Korzystając z pliku PDF tutaj, uzyskujesz dostęp do kompleksowych notatek aplikacyjnych, charakterystyk elektrycznych oraz szczegółowych specyfikacji komponentów, co jest niezbędne do sukcesu Twojego projektu.
