ADG702BRJ-REEL7 to wysokowydajny przełącznik analogowy wyprodukowany przez firmę Analog Devices, przeznaczony do precyzyjnego routingu i przełączania sygnałów w kompaktowych zastosowaniach elektronicznych. Ten układ scalony oferuje konfigurację pojedynczego przełącznika SPST (Single Pole, Single Throw) zasilanego w trybie normally closed, co czyni go idealnym rozwiązaniem do precyzyjnego zarządzania sygnałem w różnych scenariuszach projektowania elektroniki.
Zapewniając zaawansowaną technologię przełączania, urządzenie działa w szerokim zakresie temperatur od -40°C do 85°C i obsługuje elastyczne napięcie zasilania od 1,8V do 5V. Wyjątkowe osiągi podkreśla bardzo niskie rezystancja w stanie włączenia wynosząca zaledwie 3 omy oraz imponująca pasmo przenoszenia -3dB na poziomie 200 MHz, co pozwala na szybkie przesyłanie sygnałów przy minimalnej degradacji sygnału.
Przełącznik cechuje się znakomitymi parametrami elektrycznymi, w tym bardzo niskim prądem upływu na poziomie 10 pA oraz szybkim czasem przełączania do 12 ns (z typowym wynikiem 8 ns). Minimalny ładunek wstrzyknięcia wynoszący 5 pC oraz pojemność kanału 17 pF gwarantują integralność sygnału oraz minimalne zakłócenia podczas operacji przełączania.

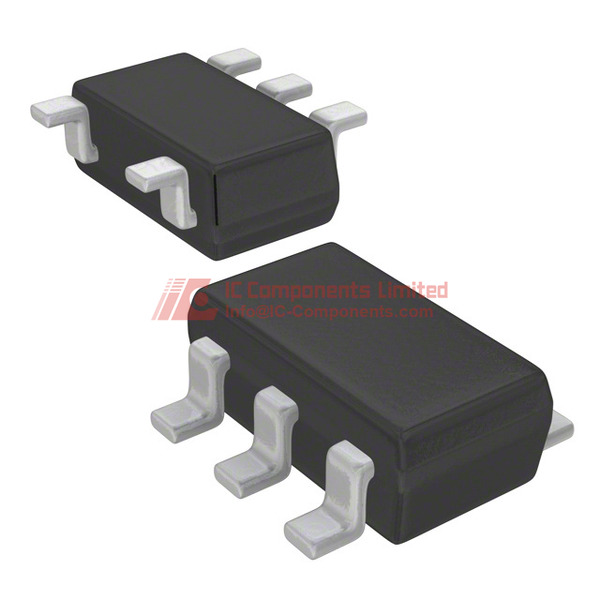

Wykonany w solidnej obudowie SOT-23-5 (SC-74A), urządzenie to jest odpowiednie do zastosowań w projektach ograniczonych miejscem, które wymagają skutecznego routingu sygnałów. Jego uniwersalność sprawia, że znajduje zastosowanie w telekomunikacji, sprzęcie pomiarowym, urządzeniach medycznych oraz systemach precyzyjnej kondycjonowania sygnałów analogowych.
ADG702BRJ-REEL7 posiada klasę wrażliwości na wilgoć poziom 1, co oznacza brak ograniczeń czasowych przechowywania na magazynie, i jest dostępny w opakowaniach Digi-Reel. Chociaż nie jest zgodny z normami RoHS, zapewnia niezawodne osiągi w specjalistycznych zastosowaniach, które wymagają precyzyjnego przełączania sygnałów analogowych.
Modele równoważne lub alternatywne z tej samej serii to m.in. ADG702BKSZ, ADG702BRJZ oraz inne warianty serii ADG702, oferujące projektantom szeroki wybór w dostosowaniu do konkretnych wymagań projektowych.
ADG702BRJ-REEL7 Kluczowe atrybuty techniczne
ADG702BRJ-REEL7 to jednobiegunowy, jednokwadratowy przełącznik typu SPST z maksymalnym rezystancją na linii przekaźnika wynoszącą 3 omy. Parametry szerokości pasma -3 dB sięgają 200 MHz, co zapewnia wysoką przepustowość sygnałów wysokiej częstotliwości. Urządzenie działa w zakresie temperatur od -40°C do 85°C, zasilane napięciem od 1,8 V do 5 V. Czas przełączania jest szybki, Ton oraz Toff wynoszą odpowiednio maksymalnie 12 ns i 8 ns. Przewidywana wartość prądu upływu (IS(off)) to maksymalnie 10 pA, co oznacza minimalne straty energii. Dodatkowo, przełącznik wykazuje ładunek injekcji równy 5 pC oraz stałą pojemność kanału na poziomie 17 pF zarówno w stanie wyłączonym, co zapewnia stabilność i niezawodność działania.
ADG702BRJ-REEL7 Rozmiar opakowania
Typ opakowania: SOT-23-5, enkapsulacja: SOT23-5, numer katalogowy Digi-Key: ADG702BRJ-REEL7DKR-ND. Komponent jest dostępny w obudowach SC-74A, SOT-753, co zapewnia wygodę montażu na płytkach drukowanych.
ADG702BRJ-REEL7 Zastosowanie
ADG702BRJ-REEL7 jest używany w systemach elektronicznych do zarządzania połączeniami sygnałów analogowych. Idealnie sprawdza się w układach przełączników analogowych, multiplekserów i demultiplekserów, poprawiając wydajność i precyzję przełączania w urządzeniach pomiarowych, telekomunikacyjnych i audio-wideo.
ADG702BRJ-REEL7 Cecha
Przełącznik typu SPST- NC z niskim rezystancją w stanie włączenia, szybkim czasem przełączania, szerokim zakresem napięć zasilania i wysoką częstotliwością pracy. Cechuje się niskim prądem upływu, minimalnym ładunkiem injekcji oraz dużą stabilnością parametrów w szerokim zakresie temperatur roboczych, co zapewnia niezawodność i długą żywotność urządzenia.
ADG702BRJ-REEL7 Funkcje jakości i bezpieczeństwa
Produkt nie jest zgodny z normami RoHS ze względu na obecność ołowiu. Ma rating poziomu wilgotności (MSL) 1, co oznacza wysoką odporność na absorpcję wilgoci podczas magazynowania i użytkowania. Zapewnia bezpieczeństwo i trwałość przy różnych warunkach eksploatacji.
ADG702BRJ-REEL7 Kompatybilność
Model ADG702BRJ-REEL7 jest kompatybilny z szeroką gamą narzędzi i platform sprzętowych oraz programowych firmy Analog Devices, co ułatwia integrację w różnych systemach elektronicznych i protokołach, zapewniając elastyczność i uniwersalność projektu.
ADG702BRJ-REEL7 Plik PDF z kartą katalogową
Dla szczegółowych informacji technicznych i wizualizacji, oficjalny arkusz danych ADG702BRJ-REEL7 można pobrać bezpośrednio ze strony internetowej. Polecamy klientom korzystanie z tego dokumentu, aby dokładnie poznać pełne możliwości produktu i parametry techniczne.
