ISL97694AIRTZ to wszechstronny układ scalony (IC) firmy Intersil, specjalnie zaprojektowany do zasilania podświetleń opartych na diodach LED. Jako układ zarządzania zasilaniem (PMIC) – sterownik LED, ten komponent rozwiązuje kluczowe wyzwania związane z zasilaniem i kontrolą systemów podświetleń LED.
ISL97694AIRTZ wykorzystuje topologię regulatora DC-DC typu boost (step-up), mogącego dostarczyć do 30 mA prądu wyjściowego na kanał. Zakres napięć operacyjnych od 2,4 V do 5,5 V sprawia, że układ jest kompatybilny z różnorodnymi źródłami zasilania, co czyni go idealnym do szerokiego zakresu zastosowań. Przedział temperatur pracy od -40°C do 85°C zapewnia niezawodność i stabilność działania w różnych warunkach środowiskowych.
Jedną z głównych zalet ISL97694AIRTZ jest możliwość obsługi do 6 niezależnych wyjść LED, co daje dużą elastyczność i kontrolę w systemach podświetleń. Zintegrowana funkcja przyciemniania PWM (modulacja szerokości impulsu) pozwala na precyzyjne regulacje jasności, co umożliwia optymalizację zużycia energii oraz osiągnięcie pożądanych poziomów oświetlenia.

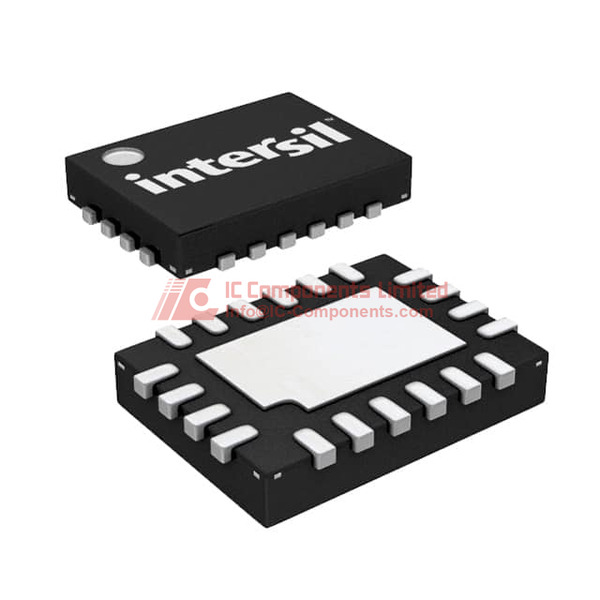

Układ został zaprojektowany w kompaktowym pakiecie QFN (Quad Flat No-lead) 20-pin, o wymiarach 3 mm x 4 mm, co czyni go odpowiednim do zastosowań ograniczonych przestrzennie. Produkt jest zgodny z dyrektywą RoHS i nie zawiera ołowiu, co podkreśla jego przyjazność dla środowiska i zgodność ze standardami branżowymi.
Ten układ sterownika LED znajduje zastosowanie głównie w systemach podświetleń, takich jak podświetlenia ekranów LCD, smartfony, tablety oraz inne przenośne urządzenia elektroniczne. Jego wszechstronne możliwości i solidne funkcje sprawiają, że jest to doskonały wybór dla szerokiego zakresu zastosowań w oświetleniu i wyświetlaczach LED.
Modele równoważne z ISL97694AIRTZ to ISL97695AIRTZ oraz ISL97696AIRTZ, które są częścią rodziny układów sterowników LED firmy Intersil. Te modele oferują podobne funkcje i możliwości, dostosowane do różnych wymagań projektowych i potrzeb zastosowań.
ISL97694AIRTZ Kluczowe atrybuty techniczne
Numer Partu Producenta: ISL97694AIRTZ
Numer katalogowy: ISL97694
Producent: Intersil
Podstawowy numer części: ISL97694
ISL97694AIRTZ Rozmiar opakowania
Typ opakowania: 20-QFN (3x4)
Materiał: QFN-20
Rodzaj opakowania: Tuba
Charakterystyka termiczna: Zakres temperatur pracy -40°C do 85°C (TA)
Właściwości elektryczne: Napięcie zasilania (Minimalne): 2,4V, Napięcie zasilania (Maksymalne): 5,5V, Napięcie wyjściowe: 26V
ISL97694AIRTZ Zastosowanie
Przeznaczony do zastosowań w podświetleniu ekranów LCD oraz innych układach podświetleniowych
ISL97694AIRTZ Cecha
ISL97694AIRTZ od Intersil to wysokowydajny układ scalony napędzający diody LED, obsługujący topologię krokową (boost). Umożliwia konfigurację z 6 wyjściami, z których każde dostarcza do 30mA. Posiada modulację PWM, umożliwiającą precyzyjne sterowanie jasnością i zarządzanie mocą, co czyni go idealnym do zastosowań w precyzyjnym podświetleniu, na przykład w ekranach LCD. Pracuje w szerokim zakresie częstotliwości od 400 kHz do 1,5 MHz i zawiera wbudowane przełączniki. Zakres napięcia wejściowego od 2,4V do 5,5V zapewnia dużą uniwersalność pod względem źródeł zasilania.
ISL97694AIRTZ Funkcje jakości i bezpieczeństwa
Przewoźnik LED jest zgodny z normami RoHS, co oznacza brak ołowiu i spełnia aktualne standardy ochrony środowiska. Posiada poziom wrażliwości na wilgoć (MSL) 3, co zapewnia 168 godzin trwałości na podłodze w warunkach 30°C/60% RH, co podnosi bezpieczeństwo obsługi i montażu w standardowych warunkach.
ISL97694AIRTZ Kompatybilność
ISL97694AIRTZ jest kompatybilny z szerokim zakresem temperatur pracy od -40°C do 85°C oraz obsługuje różne technologie montażu powierzchniowego, zapewniając szerokie możliwości integracji.
ISL97694AIRTZ Plik PDF z kartą katalogową
Aby uzyskać najbardziej szczegółowe informacje, zalecamy pobranie pliku PDF ze specyfikacją techniczną ISL97694AIRTZ bezpośrednio ze strony internetowej. Dokument ten zawiera szczegółowe dane, takie jak konfiguracja pinów, schematy, notatki aplikacyjne oraz wiele innych istotnych informacji ułatwiających prawidłowe wykorzystanie produktu.
