ISL97702IRZ to scalony regulator impulsowy typu boost, wyprodukowany przez firmę Intersil. Należy do kategorii Układów Zarządzania Energią (PMIC), szczególnie w podkategorii Regulatorów Przekształtników DC-DC.
Kluczowe cechy tego produktu to regulowane napięcie wyjściowe o zakresie od 4,3V do 28V, z maksymalnym prądem wyjściowym 1,2A. Urządzenie działa w szerokim zakresie napięcia wejściowego od 2,3V do 5,5V i pracuje z częstotliwością przełączania 1MHz. Układ korzysta z topologii boost, co czyni go idealnym do aplikacji wymagających wyższego napięcia wyjściowego od napięcia wejściowego.
ISL97702IRZ został zaprojektowany, aby sprostać wyzwaniu dostarczania stabilnego i efektywnego zasilania w różnych urządzeniach elektronicznych. Jego kompaktowa obudowa typu 10-VFDFN z wystającym spodem i konstrukcja montażu powierzchniowego sprawiają, że jest odpowiedni do zastosowań w ograniczonej przestrzeni.
Produkt spełnia normę RoHS oraz posiada szeroki zakres temperatur pracy od -40°C do 85°C (TA), co czyni go odpowiednim do różnych warunków środowiskowych. Poziom wrażliwości na wilgoć (MSL) na poziomie 3 (168 godzin) zapewnia niezawodność działania podczas różnych procesów produkcyjnych i montażowych.
Główne zalety układu ISL97702IRZ to zdolność do generowania wyższego napięcia wyjściowego z niższego napięcia wejściowego, jego kompaktowa obudowa oraz szeroki zakres temperatur pracy. Znajduje zastosowanie w elektronice przenośnej, urządzeniach IoT, sprzęcie przemysłowym oraz innych systemach, które wymagają niezawodnego i wydajnego zasilania.
Pod względem kompatybilności nie istnieją bezpośrednie odpowiedniki od Intersil dla modelu ISL97702IRZ. Niemniej jednak, dostępne są inne układy scalone typu boost od Intersil i innych producentów, które mogą stanowić alternatywę, w zależności od specyficznych wymagań danej aplikacji.
ISL97702IRZ Kluczowe atrybuty techniczne
Zintegrowane układy scalone (IC) do zasilania, PMIC - Regulatory napięcia - Regulatory impulsowe DC-DC. Regulacja podbicia napięcia za pomocą układów impulsowych typu boost.
ISL97702IRZ Rozmiar opakowania

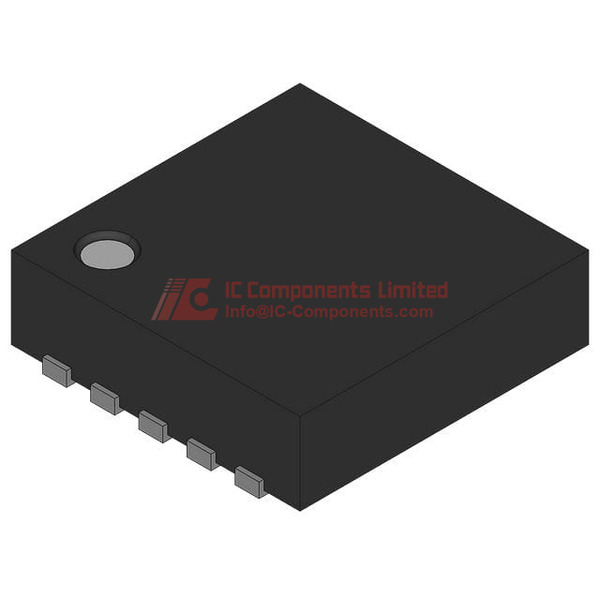

Typ: 10-DFN (3x3), Materiał: bez ołowiu / zgodny z RoHS, Rozmiar: 10-VFDFN z wystającym paskiem, Charakterystyka termiczna: zakres temperatury pracy od -40°C do 85°C, Właściwości elektryczne: zakres napięcia wejściowego od 2,3V do 5,5V, zakres napięcia wyjściowego od 4,3V do 28V, oraz wyjściowy prąd do 1,2A.
ISL97702IRZ Zastosowanie
Idealny do zastosowań wymagających podniesienia napięcia, takich jak urządzenia przenośne, mała elektronika i energooszczędne zasilacze.
ISL97702IRZ Cecha
ISL97702IRZ pracuje z częstotliwością przełączania 1 MHz, co pozwala na mniejszy rozmiar zewnętrznych komponentów, redukując przestrzeń potrzebną na schemat. Obsługuje regulację napięcia wyjściowego, umożliwiając ustawienie od minimum 4,3V do maximum 28V. Funkcja podwójnego wyjścia pozwala na zasilanie wielu urządzeń. Układ nie korzysta z synchronizowanego prostownika, co upraszcza projektowanie obwodu.
ISL97702IRZ Funkcje jakości i bezpieczeństwa
Zgodny z RoHS, zapewniając bezpieczeństwo i ochronę środowiska. Posiada poziom wrażliwości na wilgoć (MSL) 3, co potwierdza jego niezawodność i stabilność wydajności w różnych warunkach środowiskowych.
ISL97702IRZ Kompatybilność
Typ montażu: montaż powierzchniowy. Zaprojektowany tak, aby był kompatybilny z różnymi małymi zastosowaniami, szczególnie w sektorze urządzeń przenośnych.
ISL97702IRZ Plik PDF z kartą katalogową
Aby pobrać najbardziej szczegółową i autoryzowaną kartę katalogową IC ISL97702IRZ, proszę pobrać plik PDF bezpośrednio ze strony internetowej. Dokument zawiera szczegółowe informacje na temat wszystkich parametrów, zaleceń dotyczących użytkowania i przewodników konfiguracyjnych.
