Kondensator wielowarstwowy ceramiczny (MLCC) TDK Corporation model CGJ4C2C0G1H102J060AA to wysokowydajny komponent przeznaczony do zastosowań elektronicznych w motoryzacji. Ten precyzyjnie zaprojektowany element charakteryzuje się wyjątkową niezawodnością i stabilnością w szerokim zakresie temperatur od -55°C do 125°C, co czyni go idealnym rozwiązaniem w wymagających warunkach motoryzacyjnych.

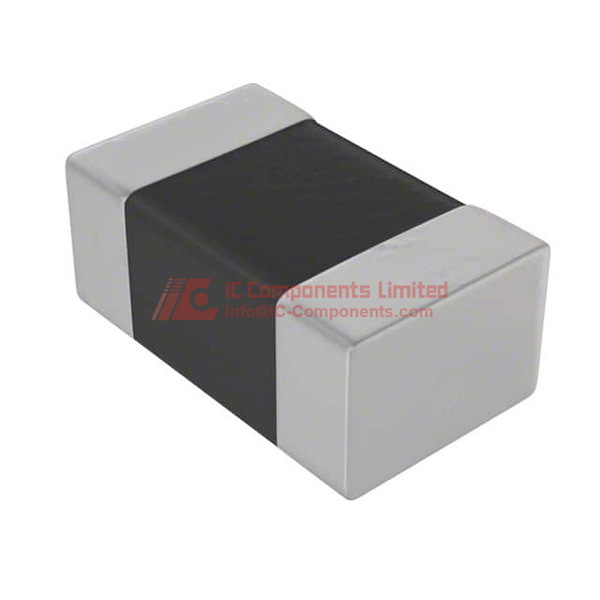

Kondensator posiada kompaktową obudowę w rozmiarze 0805 (2012 w systemie metrycznym), mierzącą 2,00 mm na 1,25 mm, co umożliwia gęste rozmieszczenie na płytce drukowanej przy zachowaniu stabilnych parametrów elektrycznych. Przedmiotowy kondensator ma pojemność 1000 pF i napięcie znamionowe 50V, zapewniając precyzyjne parametry elektryczne z tolerancją ±5%.
Zastosowanie technologii C0G/NP0 gwarantuje wyjątkową stabilność temperaturową oraz minimalne zmiany pojemności pod wpływem warunków środowiskowych. Certyfikat jakości AEC-Q200 dodatkowo potwierdza jego wysoką niezawodność i trwałość w wymagających systemach motoryzacyjnych.
Kluczowe zalety tego komponentu to kompaktowe rozmiary, doskonała wydajność w szerokim zakresie temperatur, wysoka wartość napięcia oraz certyfikacja motoryzacyjna. Jest szczególnie odpowiedni do zastosowań, w których wymagana jest stabilność pojemności w modułach sterowania, obwodach czujników, systemach zarządzania zasilaniem oraz innych kluczowych podsystemach elektronicznych w pojazdach.
Alternatywne modele o podobnych parametrach obejmują kondensatory MLCC od producentów takich jak Murata, Samsung Electro-Mechanics czy Kemet, oferujące porównywalne specyfikacje w rozmiarze 0805, z charakterystykami C0G/NP0 i certyfikacją motoryzacyjną.
Pakowanie powierzchniowe w taśmie i szpulce umożliwia automatyczne montażu, co zwiększa efektywność i powtarzalność produkcji. Dzięki solidnej konstrukcji i precyzyjnym parametrom elektrycznym, ten kondensator TDK stanowi wysokowydajne rozwiązanie dla wymagających zastosowań elektronicznych w motoryzacji.
CGJ4C2C0G1H102J060AA Kluczowe atrybuty techniczne
Pojemność 1000 pF, Napięcie znamionowe 50 V, Tolerance ±5%. Pojemność i stabilność w szerokim zakresie temperatur i napięć zapewniają niezawodność w zastosowaniach elektronicznych.
CGJ4C2C0G1H102J060AA Rozmiar opakowania
Typ montażu powierzchniowego, MLCC. Materiał dielektryczny ceramiczny, klasa 1 (C0G/NP0). Rozmiar 0805 (2012 metr), 2,00 mm x 1,25 mm x 0,75 mm grubości. Konfiguracja pinów z końcowymi elektrodami, odpowiednia do montażu powierzchniowego. Opakowanie taśma na taśmie i szpulce, zoptymalizowane pod kątem automatycznych linii produkcyjnych, minimalizujące uszkodzenia i ułatwiające wysokowydajną produkcję.
CGJ4C2C0G1H102J060AA Zastosowanie
Specjalnie zaprojektowany do elektroniki motoryzacyjnej, wymagającej wysokiej stabilności i niezawodności w trudnych warunkach. Idealny do filtracji linii zasilania, obwodów czasowych i eliminacji zakłóceń w systemach samochodowych.
CGJ4C2C0G1H102J060AA Cecha
Wysoka stabilność i niskie straty dzięki dielektrykowi C0G/NP0, zapewniającemu minimalną zmianę pojemności w warunkach zmiany temperatury, napięcia i częstotliwości. Zgodny z normami AEC-Q200, gwarantuje jakość samochodową, odporność na stres termiczny i mechaniczny. Spełnia normy RoHS, co zapewnia bezpieczeństwo środowiskowe i brak ołowiu. Opakowanie w taśmę i szpulę dla procesów automatycznego montażu. Niskie ESR i ESL, poprawiające parametry wysokiej częstotliwości. Kompaktowy rozmiar 0805 pozwala na oszczędność miejsca bez utraty wydajności. Zakres temperatur od -55°C do 125°C, idealny do warunków motoryzacyjnych z dużymi wahaniami temperaturowymi.
CGJ4C2C0G1H102J060AA Funkcje jakości i bezpieczeństwa
Wyprodukowany według rygorystycznych norm jakościowych przez TDK Corporation, globalnego lidera w dziedzinie komponentów elektronicznych. Certyfikat AEC-Q200 potwierdza samochodową jakość i niezawodność, w tym wytrzymałość na wysokie temperatury i wstrząsy. Zgodność z RoHS zapewnia przestrzeganie międzynarodowych norm ochrony środowiska i braku ołowiu. Stabilne parametry elektryczne testowane i zgodne z wymaganiami producenta, co zapobiega awariom w kluczowych zastosowaniach.
CGJ4C2C0G1H102J060AA Kompatybilność
Kompatybilny z procesami montażu powierzchniowego, w tym z lutowaniem w reflow w produkcji płytek samochodowych. Może być zintegrowany z innymi MLCC serii CGJ od TDK, aby sprostać skomplikowanym wymaganiom obwodów. Spełnia standardy branży motoryzacyjnej, zapewniając wymienność i stałą wydajność w ramach produktów pokrewnych.
CGJ4C2C0G1H102J060AA Plik PDF z kartą katalogową
Nasza strona internetowa zawiera najnowszy i najbardziej wiarygodny plik datasheet dla modelu CGJ4C2C0G1H102J060AA od TDK. Zalecamy pobranie dokumentacji bezpośrednio na tej stronie, aby uzyskać szczegółowe informacje techniczne, dane dotyczące pakowania oraz notatki aplikacyjne, które pomogą zoptymalizować Twoje rozwiązania projektowe.
Dystrybutor jakości
IC-Components jest precyzyjnym autoryzowanym dystrybutorem produktów TDK, oferującym gwarantowane oryginalne komponenty, wsparcie ekspertów i konkurencyjne ceny. Zapraszamy na naszą stronę internetową, aby złożyć zapytanie ofertowe i skorzystać z wysokiej jakości obsługi przy realizacji zakupów.
