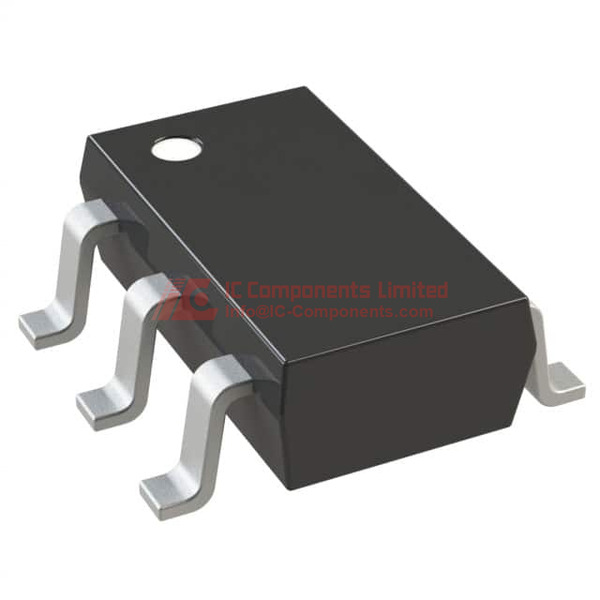

STMicroelectronics 74V1T00STR to jednokanałowy układ scalony (IC) zawierający bramkę NAND, przeznaczony do zastosowań o wysokiej prędkości logiki cyfrowej. Wyposażony w kompaktowy pakiet SOT-23-5, ten układ jest zgodny z normą RoHS i charakteryzuje się szerokim zakresem temperatur pracy od -55°C do 125°C, co czyni go odpowiednim do różnych środowisk pracy.
Układ 74V1T00STR jest częścią serii 74V i jest klasyfikowany jako bramka logiczna oraz inwerter IC. Zapewnia pojedynczą bramkę NAND z dwoma wejściami, z maksymalnym opóźnieniem propagacji do 8 ns przy napięciu 5V i obciążeniu 50 pF. Układ działa w zakresie napięcia zasilania od 4,5V do 5,5V i obsługuje wysokie i niskie prądy wyjściowe do 8 mA, co zapewnia niezawodną pracę i kompatybilność z szerokim spektrum systemów elektronicznych.
Główne cechy układu 74V1T00STR obejmują jego kompaktowy pakiet SOT-23-5 przeznaczony do montażu powierzchniowego, szeroki zakres temperatur pracy oraz wysokiej prędkości funkcjonalność bramki NAND. Te właściwości sprawiają, że idealnie nadaje się do zastosowań w cyfrowych układach logicznych, obróbce sygnałów oraz systemach sterowania, gdzie istotne są oszczędność miejsca, warunki środowiskowe oraz szybkość działania.
Jeśli chodzi o kompatybilność i modele zamienne, układ 74V1T00STR może być wymienny z innymi układami IC zawierającymi bramki NAND z serii 74V lub podobnych rodzin logiki. Do potencjalnych zamienników należą modele takie jak 74LVC1G00, 74AUC1G00 oraz 74AHC1G00, które oferują podobną funkcjonalność i pakiety. Ważne jest dokładne porównanie parametrów technicznych i wymagań Twojego zastosowania, aby dobrać odpowiedni układ zamienny i zapewnić jego kompatybilność.
74V1T00STR Kluczowe atrybuty techniczne
Numer elementu: 74V1T00STR. Producent: STMicroelectronics. Główna kategoria: Układy scalone (IC). Zasilanie: 4,5 V do 5,5 V. Prąd spoczynkowy: maksymalnie 1 A. Połączenia logiczne: NAND, pojedynczy kanał. Temperatura pracy: od -55°C do 125°C. Typ: Układ IC typu NAND Gate w obudowie SOT-23-5.
74V1T00STR Rozmiar opakowania
Typ opakowania: taśma i reel (TR). Material: SOT-23-5. Konfiguracja pinów: SOT-153. Charakterystyka termiczna: temperatura pracy od -55°C do 125°C. Parametry elektryczne: napięcie zasilania od 4,5 V do 5,5 V.
74V1T00STR Zastosowanie
Idealny do zastosowań wymagających dopasowania logiki, takich jak komputerowe układy cyfrowe, przetwarzanie danych oraz układy kondycjonowania sygnałów. Sprawdza się wszędzie tam, gdzie konieczne jest niezawodne logika NAND o wysokiej wydajności.
74V1T00STR Cecha
74V1T00STR od STMicroelectronics to pojedynczy układ logiczny NAND oparty na zaawansowanej technologii CMOS z bramkami krzemowymi. Obsługuje napięcie zasilania od 4,5 V do 5,5 V, pobiera maksymalnie 1 A prądu spoczynkowego, a poziomy logiki wysokiej i niskiej wynoszą odpowiednio 2 V oraz 0,8 V. Może obsłużyć prąd wyjściowy do 8 mA zarówno w stanie wysokim, jak i niskim. Opóźnienie propagacji nie przekracza 8 ns przy napięciu 5 V i obciążeniu 50 pF.
74V1T00STR Funkcje jakości i bezpieczeństwa
Układ posiada poziom wrażliwości na wilgoć klasy 1, co oznacza, że jego okres przechowywania w normalnych warunkach jest praktycznie nieograniczony. Ponadto spełnia normy RoHS oraz jest wolny od ołowiu, co zapewnia bezpieczeństwo użytkowania i troskę o środowisko.
74V1T00STR Kompatybilność
Kompatybilny z obudowami SOT-23-5 (SC-74A, SOT-753) i idealnie nadaje się do montażu powierzchniowego (SMT). Może być używany w szerokim zakresie układów elektronicznych, gdzie wymagana jest kompatybilność z tymi formatami.
74V1T00STR Plik PDF z kartą katalogową
Najbardziej wiarygodny i szczegółowy arkusz danych dla układu 74V1T00STR jest dostępny na naszej stronie internetowej. Zalecamy pobranie tego darmowego dokumentu, aby zapewnić prawidłowe korzystanie i obsługę produktu.
