REF3025AIDBZRG4 to wysokowydajny wysokociągły układ odniesienia napięcia (IC) produkowany przez firmę Luminary Micro / Texas Instruments. To układ zarządzania zasilaniem (PMIC – Power Management Integrated Circuit) został zaprojektowany, aby zapewnić stabilne i precyzyjne napięcie odniesienia dla szerokiego zakresu zastosowań elektronicznych.
REF3025AIDBZRG4 charakteryzuje się stałym napięciem wyjściowym 2,5 V z dokładnością ±0,2%, co czyni go idealnym wyborem do zastosowań wymagających precyzyjnych odniesień napięcia. Może pracować w szerokim zakresie napięcia zasilania od 2,55 V do 5,5 V, co zapewnia kompatybilność z różnymi konfiguracjami zasilania.
Kluczowe cechy układu REF3025AIDBZRG4 to:
Stabilne i precyzyjne napięcie odniesienia 2,5 V
Niski współczynnik temperaturowy na poziomie 75 ppm/°C, zapewniający spójną wydajność w szerokim zakresie temperatur od -40°C do 125°C
Możliwość dostarczania do 25 mA prądu wyjściowego, co czyni go odpowiednim do obsługi wielu obciążeń
Niskie zakłócenia szumem, z 80 Vrms szumu w zakresie od 10 Hz do 10 kHz i 28 Vp-p szumu od 0,1 Hz do 10 Hz
Zgodność z RoHS i obudowa bezołowiowa, spełniająca normy ekologiczne
Mała obudowa SOT-23-3 typu montaż powierzchniowy, umożliwiająca kompaktową integrację w projektach
Układ REF3025AIDBZRG4 jest szczególnie użyteczny w zastosowaniach wymagających dokładnego i stabilnego napięcia odniesienia, takich jak systemy akwizycji danych, przetworniki analogowo-cyfrowe (ADC), precyzyjna aparatura pomiarowa oraz różne elektroniki przemysłowe i konsumenckie. Jego kompaktowa obudowa i szeroki zakres temperatur pracy sprawiają, że jest odpowiedni do różnych środowisk implementacyjnych.
Modele równoważne lub alternatywne do REF3025AIDBZRG4 obejmują:
REF3025AIDBZT (te same specyfikacje w innej obudowie)
REF3012AIDBZR (analogiczne odniesienie napięciowe 1,2 V)
REF3030AIDBZR (analogiczne odniesienie napięciowe 3,0 V)
LM4040-N (alternatywne odniesienie napięciowe 2,5 V od Texas Instruments)
ADR441 (alternatywne odniesienie napięciowe 2,5 V od firmy Analog Devices)
Te modele mogą różnić się detalami w zakresie funkcji, opcji obudów lub parametrów wydajnościowych, ale pełnią podobną rolę jako precyzyjne układy odniesienia napięcia.
REF3025AIDBZRG4 Kluczowe atrybuty techniczne
Numer części producenta REF3025AIDBZRG4 to kluczowe parametry techniczne, obejmujące dokładność, zakres napięć wejściowych i wyjściowych oraz charakterystyki termiczne, zapewniające stabilną i niezawodną pracę w różnych warunkach środowiskowych.
REF3025AIDBZRG4 Rozmiar opakowania

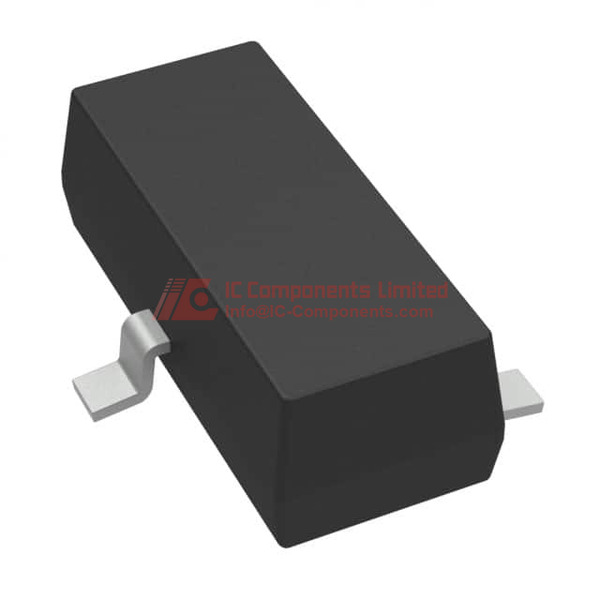

Rozmiar opakowania typu SOT-23, wykonane z Digi-Reel, z konfiguracją pinów TO-236-3, SC-59 lub SOT-23-3, co ułatwia montaż na płytkach drukowanych oraz zapewnia wygodną obsługę podczas produkcji.
REF3025AIDBZRG4 Zastosowanie
Ten układ referencyjny napięcia jest najczęściej stosowany w precyzyjnych systemach danych, urządzeniach przenośnych zasilanych bateryjnie oraz w ogólnej analogowej elektronice, gdzie wymagana jest stabilizacja napięcia.
REF3025AIDBZRG4 Cecha
REF3025AIDBZRG4 oferuje stałe napięcie wyjściowe 2,5 V z tolerancją ±0,2% oraz wysoką odpornością na zmiany temperatury, wynoszącą 75 ppm/°C. Obsługuje szeroki zakres napięć wejściowych od 2,55 V do 5,5 V, posiada niski poziom szumu wyjściowego 80 Vrms od 10 Hz do 10 kHz oraz 28 Vp-p od 0,1 Hz do 10 Hz, co czyni go idealnym do wrażliwych zastosowań.
REF3025AIDBZRG4 Funkcje jakości i bezpieczeństwa
Produkt posiada poziom wrażliwości na wilgoć (MSL) na poziomie 1, co oznacza nieograniczoną żywotność przy standardowych warunkach otoczenia. Spełnia też normy RoHS, gwarantując brak substancji niebezpiecznych w zgodzie z europejskimi przepisami.
REF3025AIDBZRG4 Kompatybilność
Przyjęta technologia montażu surface-mount (SMT) zapewnia kompatybilność z standardowymi urządzeniami do montażu w obudowach SOT-23, co ułatwia integrację z produkcją płytek drukowanych.
REF3025AIDBZRG4 Plik PDF z kartą katalogową
Aby uzyskać pełną specyfikację oraz wytyczne dotyczące użytkowania, odwiedź naszą stronę internetową i pobierz najbardziej autoryzowany i szczegółowy arkusz danych dla REF3025AIDBZRG4 bezpośrednio z karty produktu.
