PIC18F86J72T-I/PT to wysokowydajny 8-bitowy mikroprocesor (MCU) od Microchip Technology (dawniej Micrel). Zaprojektowany z myślą o zastosowaniach embedded, ten układ oferuje szeroki zakres funkcji i możliwości, co czyni go uniwersalnym rozwiązaniem dla różnych projektów przemysłowych i elektronicznych konsumenckich.
PIC18F86J72T-I/PT jest częścią serii PIC 18J, znanej z solidnej architektury i rozbudowanego zestawu peryferii. Ten mikrokontroler pracuje z maksymalną częstotliwością 48 MHz i posiada 64 KB pamięci Flash do programowania oraz 3,8 KB pamięci RAM. Obsługuje różne interfejsy komunikacyjne, w tym LIN, SPI oraz UART/USART, co umożliwia płynną integrację z innymi komponentami systemu.
Jednym z głównych wyzwań projektowych, które rozwiązuje ten układ, jest potrzeba niskiego zużycia energii i szeroki zakres temperatur pracy. PIC18F86J72T-I/PT działa w temperaturze od -40°C do 85°C, co czyni go odpowiednim do pracy w trudnych warunkach środowiskowych. Dodatkowo jest zgodny z dyrektywą RoHS i wolny od ołowiu, co zapewnia ekologicznie przyjazną produkcję i spełnianie obowiązujących norm.
Główne zalety PIC18F86J72T-I/PT to elastyczny zestaw peryferii, obejmujący funkcje takie jak detekcja i reset przy spadku napięcia (Brown-out Detect/Reset), obsługa wyświetlaczy LCD, detekcja niskiego napięcia (LVD), reset przy włączeniu zasilania (POR), modulacja szerokości impulsu (PWM) oraz zegar watchdog (WDT). Układ posiada również 12-bitowy przetwornik analogowo cyfrowy (ADC), zapewniający precyzyjne przetwarzanie sygnałów analogowych.
PIC18F86J72T-I/PT jest kompatybilny z szerokim spektrum systemów embedded i może być wykorzystywany w różnych obszarach zastosowań, takich jak automatyka przemysłowa, sprzęt domowy, elektronika motoryzacyjna oraz urządzenia IoT (Internet Rzeczy). Może działać jako samodzielny układ lub być integrowany w większe systemy, w zależności od wymagań konkretnego projektu.
Chociaż oznaczenie PIC18F86J72T-I/PT jest unikalne, dostępne są również inne modele od Microchip Technology, oferujące podobne funkcje i możliwości. Należą do nich m.in. PIC18F4550, PIC18F2550 oraz PIC18F8722. Każdy z tych modeli może różnić się szczegółami w specyfikacji, typem obudowy oraz zestawem peryferiów, co pozwala projektantom wybrać najbardziej odpowiednią wersję do swoich konkretnych potrzeb.
PIC18F86J72T-I/PT Kluczowe atrybuty techniczne
Kluczowe cechy techniczne tego mikroprocesora obejmują rdzeń PIC o wielkości 8 bitów, częstotliwości do 48 MHz, 64 KB pamięci FLASH (32K × 16) oraz 3,8 KB RAM (8B). Urządzenie obsługuje różne interfejsy komunikacyjne takie jak IC, LINbus, SPI i UART/USART, a także posiada wbudowane periody, w tym Brown-out Detect/Reset, LCD, LVD, POR, PWM, WDT oraz konwertery A/D 12×12b. Zostało zaprojektowane do pracy w szerokim zakresie temperatur od -40°C do 85°C przy napięciu zasilania od 2 V do 3,6 V, zapewniając wysoką wydajność i niezawodność.
PIC18F86J72T-I/PT Rozmiar opakowania

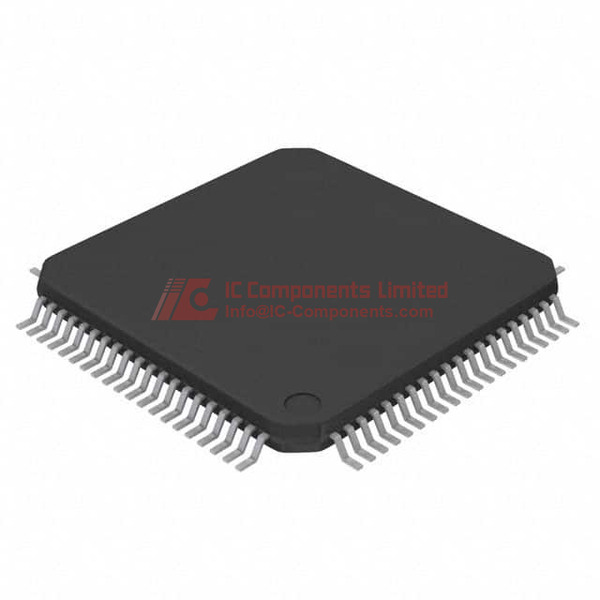

Typ pakowania to Tape & Reel (TR) z materiałem 80-TQFP o wymiarach 12×12 mm, z konfiguracją pinów w formacie 80-TQFP. Produkt cechuje się właściwościami termicznymi umożliwiającymi pracę w zakresie temperatur od -40°C do 85°C, a napięcie zasilania w zakresie od 2 V do 3,6 V. Opakowanie zapewnia bezpieczne i wygodne przechowywanie oraz montaż na liniach produkcyjnych.
PIC18F86J72T-I/PT Zastosowanie
Mikroprocesor PIC18F86J72T-I/PT znajduje zastosowanie w różnych dziedzinach, w tym w przemysłowych systemach sterowania, elektronikach użytkowych, układach samochodowych oraz urządzeniach komunikacyjnych. Dzięki swojej niezawodności i szerokim możliwościom komunikacyjnym jest idealny do zaawansowanych projektów wymagających stabilnej pracy i dużej funkcjonalności.
PIC18F86J72T-I/PT Cecha
Ten zaawansowany mikroprocesor wyróżnia się mocnym rdzeniem PIC z zegarem do 48 MHz, pamięcią Flash o pojemności 64 KB oraz RAM o rozmiarze 3,8 KB. Zawiera szeroki wachlarz możliwości komunikacyjnych, takich jak IC, LINbus, SPI i UART/USART, a także liczne peryferia, w tym moduły PWM, WDT, konwertery A/D 12x12b oraz funkcje ochronne, takie jak Brown-out Detect/Reset, LVD, POR. Wewnętrzny oscylator gwarantuje precyzyjne odmierzanie czasu, co czyni go wszechstronnym rozwiązaniem dla różnych zastosowań.
PIC18F86J72T-I/PT Funkcje jakości i bezpieczeństwa
PIC18F86J72T-I/PT jest zgodny z normami RoHS, co oznacza, że jest wolny od szkodliwych substancji i przyjazny dla środowiska. Ponadto posiada poziom wrażliwości na wilgoć (MSL) 3, co zapewnia wysoką trwałość i niezawodność w różnych warunkach środowiskowych przez co najmniej 168 godzin.
PIC18F86J72T-I/PT Kompatybilność
Mikroprocesor PIC18F86J72T-I/PT jest kompatybilny z wieloma narzędziami programistycznymi i urządzeniami wspierającymi technologie PIC, co ułatwia jego integrację w istniejących systemach i przyspiesza proces rozwoju nowych projektów.
PIC18F86J72T-I/PT Plik PDF z kartą katalogową
Aby uzyskać najbardziej szczegółowe i wiarygodne informacje techniczne dotyczące mikroprocesora PIC18F86J72T-I/PT, zachęcamy do pobrania oficjalnego arkusza danych dostępnego na naszej stronie internetowej. Dokument ten zawiera kompleksowe dane techniczne, umożliwiające właściwe wykorzystanie produktu w różnych aplikacjach.
Dystrybutor jakości
IC-Components to renomowany dystrybutor produktów Micrel / Microchip Technology. Gwarantujemy wysoką jakość komponentów i satysfakcję klienta. Zapraszamy do składania zamówień na mikroprocesor PIC18F86J72T-I/PT bezpośrednio przez naszą stronę, gdzie otrzymacie Państwo profesjonalną obsługę i szybką realizację zamówień.
