MAX6801UR46D3+T to mały, energooszczędny układ scalony (IC) firmy Maxim Integrated, który pełni funkcję nadzorczego układu push-pull, typu totem pole, jednostronny kanał. Zaprojektowany w celu pracy w szerokim zakresie temperatur od -40°C do 125°C, jest odpowiedni do różnorodnych zastosowań wymagających niezawodnego resetu zasilania (POR) oraz monitorowania systemu.
MAX6801UR46D3+T należy do kategorii układów zarządzania zasilaniem PMIC (Power Management Integrated Circuit) - Nadzorów, zapewniając prostą funkcję resetu lub resetu zasilania. Wyjście push-pull typu totem pole pozwala na resetowanie mikrokontrolerów, mikroprocesorów oraz innych cyfrowych układów logicznych podczas uruchamiania lub gdy napięcie wejściowe spadnie poniżej określonego progu.
Kluczowe parametry tego układu obejmują próg napięcia 4,63 V, minimalny czas opóźnienia resetu wynoszący 100 milisekund oraz aktywny niski sygnał resetu. Małe rozmiary układu w obudowie SOT-23-3 i projekt montażu powierzchniowego sprawiają, że jest on idealny do zastosowań w ograniczonej przestrzeni, spełniając wymagania kompaktowych rozwiązań i niskiego poboru energii.
Główne zalety MAX6801UR46D3+T to szeroki zakres temperatur pracy, bezleadowa konstrukcja zgodna z normą RoHS oraz poziom wrażliwości na wilgoć (MSL) 1, co oznacza nieograniczoną żywotność na poziomie fabryki i wysoką niezawodność. Układ jest kompatybilny z różnymi mikrokontrolerami, mikroprocesorami oraz innymi cyfrowymi układami logicznymi wymagającymi niezawodnego resetu zasilania.
MAX6801UR46D3+T znajduje zastosowanie w różnych systemach elektronicznych, takich jak sterowniki przemysłowe, elektronika konsumencka czy motoryzacja, gdzie funkcja resetu zasilania i monitorowania systemu są kluczowe dla zapewnienia poprawnej pracy urządzeń i zapobiegania awariom systemów.
Chociaż MAX6801UR46D3+T jest konkretnym numerem części, firma Maxim Integrated oferuje także kilka równoważnych lub alternatywnych modeli, które zapewniają podobną funkcjonalność i parametry. Należą do nich MAX6801UR46D3+, MAX6802UR46D3+ oraz MAX6803UR46D3+, różniące się między innymi prógami napięcia, czasem resetu oraz innymi drobnymi wariantami, dostosowanymi do różnych potrzeb aplikacyjnych.
MAX6801UR46D3+T Kluczowe atrybuty techniczne
Prosty reset / reset podczas włączania zasilania; wyjście push-pull, typu totem pole; próg napięcia wynosi 4,63 V.
MAX6801UR46D3+T Rozmiar opakowania

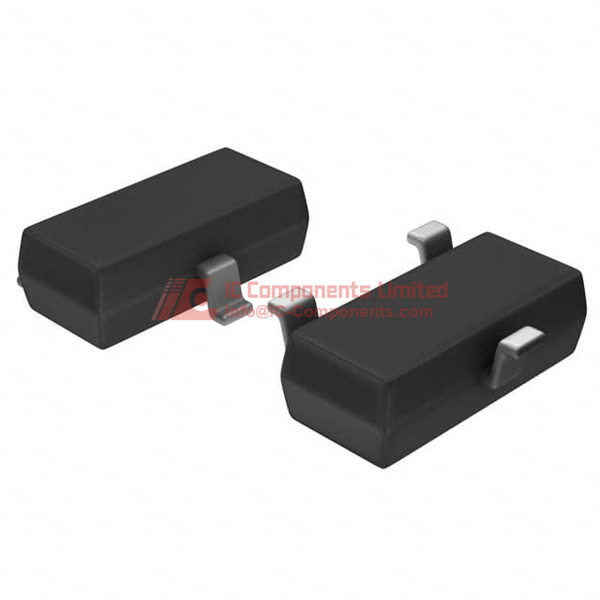

Materiał: SOT-23-3; opakowanie / obudowa: TO-236-3, SC-59, SOT-23-3; typ montażu: montaż powierzchniowy; poziom wrażliwości na wilgoć (MSL): 1 (bez ograniczeń).
MAX6801UR46D3+T Zastosowanie
Przeznaczony do systemów mikroprocesorowych, sterowników oraz innych zastosowań wymagających monitorowania napięcia.
MAX6801UR46D3+T Cecha
MAX6801UR46D3+T to układ nadzorujący od firmy Maxim Integrated zapewniający niezawodność pracy systemu dzięki funkcjom monitorowania napięcia i resetowania. Ten model wyposażony jest w prosty reset i reset przy włączeniu zasilania, co pomaga utrzymać stabilność systemu. Konfiguracja wyjścia typu push-pull totem pole pozwala na bezpośrednie podłączenie do innych układów cyfrowych. Działa przy progu napięcia 4,63 V i monitoruje jedno napięcie. Wyjście reset jest aktywne w stanie niskim, z minimalnym czasem zwłoki 100 ms, co zapewnia właściwą sekwencję resetów systemu.
MAX6801UR46D3+T Funkcje jakości i bezpieczeństwa
Bezkoułyskowe i zgodne z RoHS, co gwarantuje standardy środowiskowe. Posiada niski poziom wrażliwości na wilgoć (MSL 1), co świadczy o dużej trwałości i odporności na wilgoć przy nieograniczonej ekspozycji.
MAX6801UR46D3+T Kompatybilność
Kompatybilny z aplikacjami wymagającymi monitorowania pojedynczego napięcia i interfejsu push-pull.
MAX6801UR46D3+T Plik PDF z kartą katalogową
Aby uzyskać najbardziej precyzyjne i szczegółowe dane techniczne, pobierz plik PDF z arkuszem danych MAX6801UR46D3+T bezpośrednio ze strony internetowej produktu, aby mieć pewność, że korzystasz z najbardziej wiarygodnych informacji.
Dystrybutor jakości
IC-Components to premium’owy dystrybutor produktów Maxim Integrated, który dokłada wszelkich starań, aby zapewnić najwyższą jakość i obsługę. Zdobądź niezawodny MAX6801UR46D3+T bezpośrednio od nas i złóż zapytanie ofertowe na naszej stronie, aby uzyskać optymalne rozwiązania zakupowe od zaufanego sprzedawcy.
