IRS2127STRPBF to wysokoprądowy układ scalony (IC) sterownika bramki typu high-side, produkowany przez firmę International Rectifier (Infineon Technologies). Należy do kategorii Układów zintegrowanych (IC), szczególnie sklasyfikowanych jako sterowniki bramek typu PMIC - Gate Drivers.
Ten układ sterownika bramki został zaprojektowany, aby rozwiązać kluczowe wyzwania związane z napędzaniem urządzeń IGBT oraz MOSFET N-Typu. Wyposażony jest w wejście nieodwracalne, co ułatwia integrację systemu i kontrolę. Urządzenie działa w zakresie napięcia zasilania od 12V do 20V i może dostarczać szczytowe prądy wyjściowe do 290mA (źródło) oraz 600mA (ujście), co umożliwia efektywne przełączanie urządzeń wysokoprądowych.
Jedną z głównych zalet IRS2127STRPBF jest możliwość obsługi napięć wysokiego strony do 600V, co czyni go odpowiednim do szerokiego zakresu zastosowań w elektronice mocy. Zakres temperatur pracy tego układu wynosi od -40°C do 150°C (TJ), zapewniając niezawodność w różnych warunkach środowiskowych.
IRS2127STRPBF jest kompatybilny z różnymi urządzeniami półprzewodnikowymi z zakresu mocy, takimi jak IGBT czy MOSFET-y N-Typu. Często stosowany w napędach silników, zasilaczach, sterownikach przemysłowych oraz innych systemach elektroniki mocy, które wymagają skutecznego przełączania wysokiej strony.

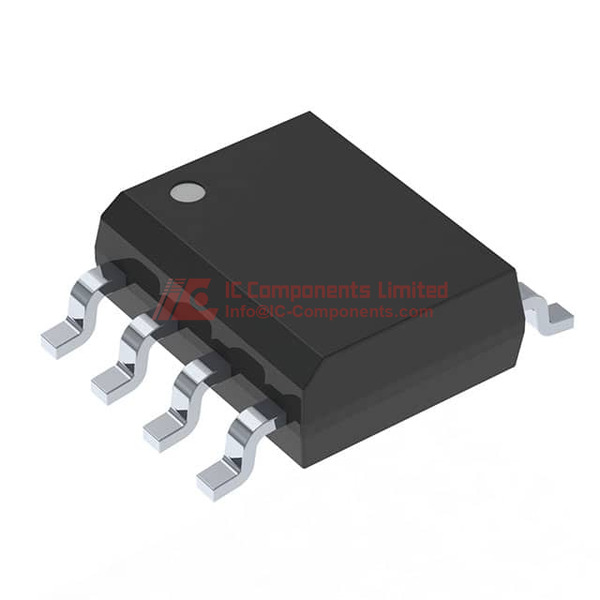

Układ dostępny jest w obudowie 8-SOIC, co jest pakietem montowanym powierzchniowo, przystosowanym do zautomatyzowanego montażu. Układ posiada poziom wrażliwości na wilgoć (MSL) na poziomie 2, co oznacza roczną gwarancję trwałości na produkcji.
Jeśli chodzi o modele równoważne lub alternatywne, IRS2127STRPBF ma następujących odpowiedników:
IRS2125SPBF: podobny układ sterownika bramki typu high-side o nieco innych parametrach
IRS2127SPBF: wersja kompatybilna pinami, bez oznaczenia "TR"
IRS2127 (bez dopisku): wcześniejsza wersja tej samej rodziny układów sterowników bramek
Modele te mogą oferować nieco inne funkcje lub opcje pakietów, ale zazwyczaj pełnią te same funkcje i mogą być traktowane jako alternatywy dla IRS2127STRPBF.
IRS2127STRPBF Kluczowe atrybuty techniczne
Podstawowe cechy techniczne obejmują numer części producenta IRS2127STRPBF, zakres temperatur pracy od -40°C do 150°C oraz napięcie zasilania od 12 V do 20 V, gwarantując szeroki zakres zastosowań w różnych warunkach pracy.
IRS2127STRPBF Rozmiar opakowania
Typ opakowania to 8-SOIC, zapakowany w formie Digi-Reel, co zapewnia wygodę podczas montażu na PCB. Charakteryzuje się wysoką tolerancją na temperatury, co przekłada się na niezawodność w zastosowaniach przemysłowych oraz automatyce.
IRS2127STRPBF Zastosowanie
IRS2127STRPBF jest specjalnie zaprojektowany do zastosowań wymagających wysokiego poziomu sterowania bramką, takich jak napędy IGBT i MOSFET N-Channel w układach silników, inwerterach, źródłach zasilania czy obwodach konwersji energii.
IRS2127STRPBF Cecha
Urządzenie oferuje wejście nieodwracalne z maksymalnym napięciem bootstrap do 600V, zapewniając szeroki zakres napięć dla układów wysokiego poziomu. Czas narastania i opadania to odpowiednio 80ns i 40ns, co umożliwia szybkie przełączanie. Posiada jeden kanał sterujący, obsługującym szczytowe prądy wyjściowe do 290mA (źródło) i 600mA (zatapianie). Napięcia logiczne VIL i VIH wynoszą odpowiednio 0,8V i 2,5V, co jest kompatybilne z różnymi interfejsami logicznymi.
IRS2127STRPBF Funkcje jakości i bezpieczeństwa
Urządzenie jest bezołowiowe i zgodne z normami RoHS, co zapewnia spełnienie wymogów środowiskowych. Ma certyfikat MSL na poziomie 2, co oznacza odporność na wilgoć przez rok. Typ montażu to montaż powierzchniowy, zgodny z nowoczesnymi standardami projektowania PCB.
IRS2127STRPBF Kompatybilność
Kompatybilny z układami wymagającymi sterowania IGBT i MOSFET N-Channel w konfiguracjach wysokiego poziomu, obsługuje napięcia do 600V, co czyni go idealnym wyborem dla szerokiego zakresu aplikacji wysokoprądowych i wysokonapięciowych.
IRS2127STRPBF Plik PDF z kartą katalogową
Aby uzyskać kompleksowe dane techniczne i szczegółowe wskazówki dotyczące zastosowania, pobierz oficjalny plik PDF z charakterystykami IRS2127STRPBF bezpośrednio ze naszej strony internetowej. Dostęp do datasheetu zapewnia wszystkie niezbędne informacje do implementacji.
