Dywizja Układów Scalonych firmy IXYS, model CPC1135N, to wysokowydajne elektroniczne przekaźniki półprzewodnikowe (SSR), zaprojektowane do efektywnych i niezawodnych zastosowań przełączających w różnych systemach elektronicznych. To kompaktowe urządzenie należy do serii OptoMOS i oferuje zaawansowane rozwiązanie do niskoprądowych zastosowań przełączających, charakteryzujące się wyjątkowymi parametrami elektrycznymi.
Jako przekaźnik typu single-pole, single-throw, normally closed (SPST-NC), model CPC1135N zapewnia wszechstronne możliwości przełączania zarówno w obwodach AC, jak i DC. Jego zaawansowana konstrukcja umożliwia pracę w szerokim zakresie napięć od 0 do 350V, co czyni go odpowiednim do różnych zastosowań w elektronice i sterowaniu elektrycznym. Przekaźnik cechuje się niezwykle niskim rezystancją w stanie włączenia wynoszącą 35 omów oraz obsługuje prąd obciążenia do 120 mA, zapewniając precyzyjne i efektywne zarządzanie sygnałem.

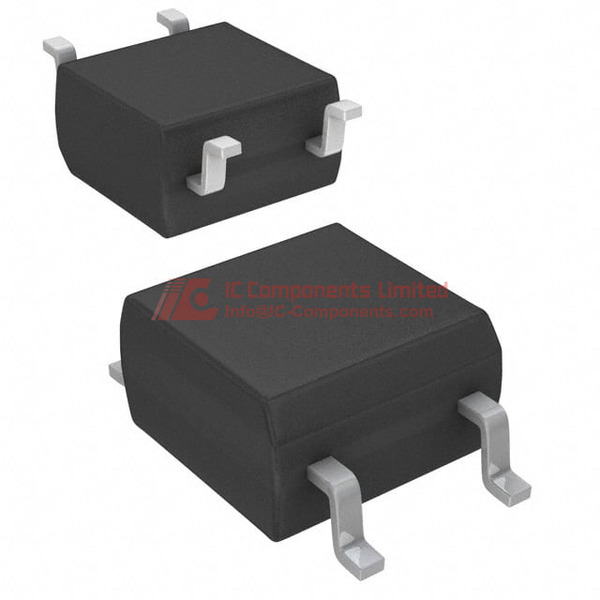

Urządzenie jest produkowane w technologii montażu powierzchniowego, w kompaktowym formacie 4-SOP (Small Outline Package) o wymiarach 0,150 cala, co ułatwia integrację w ograniczonych przestrzennie konstrukcjach elektronicznych. Styl wykończenia w formie gull-wing zwiększa elastyczność montażu i upraszcza procesy montażu na płytkach drukowanych. Przekaźnik wymaga minimalnego napięcia wejściowego 1,2 V DC do aktywacji, co świadczy o jego energooszczędnych właściwościach.
Do głównych zalet należą solidna izolacja elektryczna, niskie straty przełączania oraz wysoka niezawodność w trudnych warunkach środowiskowych. CPC1135N jest szczególnie polecany do zastosowań w systemach sterowania przemysłowego, sprzęcie telekomunikacyjnym, elektronice samochodowej oraz w precyzyjnych instrumentach pomiarowych.
Modele równoważne lub alternatywne w serii OptoMOS firmy IXYS to m.in. CPC1117, CPC1163 oraz CPC1171, które oferują podobne parametry funkcjonalne z niewielkimi różnicami w parametrach elektrycznych i konfiguracji obudów.
Przekaźnik spełnia wymogi RoHS, zapewniając zgodność ze standardami ekologicznymi i międzynarodowymi normami dotyczącymi komponentów elektronicznych. Dostępny w ilościach do 5000 jednostek, pakowany w wygodne tuby, model CPC1135N stanowi wszechstronne i niezawodne rozwiązanie do przełączania półprzewodnikowego dla inżynierów i projektantów poszukujących wysokowydajnych komponentów elektronicznych.
CPC1135N Kluczowe atrybuty techniczne
Numer katalogowy producenta: CPC1135N. Typ montażu: montaż powierzchniowy. Obudowa / opakowanie: 4-SOP (0,150", 3,81 mm). Przedstawia niezawodne rozwiązanie do szerokiego zakresu zastosowań przemysłowych i elektronicznych, zapewniając wysoką jakość i trwałość.
CPC1135N Rozmiar opakowania
Opakowanie w tubach zapewnia bezpieczne składowanie i obsługę dużych ilości (do 5000 sztuk). Obudowa typu 4-SOP o małym rozmiarze posiada nóżki typu gull-wing, co zapewnia doskonałą lutowność na PCB oraz kompatybilność z automatycznym montażem. Typ obudowy 4237 gwarantuje stabilność i ochronę w kompaktowej, termo-szybkiej obudowie montażowej powierzchniowej.
CPC1135N Zastosowanie
Przekaźnik półprzewodnikowy CPC1135N znajduje szerokie zastosowanie w obwodach przełączania obciążeń AC i DC. Konfiguracja obwodu SPST-NC (1 Form B) czyni go idealnym rozwiązaniem do bezpiecznych blokad, kontroli procesu i izolacji obwodów. Współpracuje z wrażliwymi układami sterującymi, urządzeniami medycznymi, automatyką przemysłową, telekomunikacją oraz systemami bezpieczeństwa, które wymagają niskiego prądu upływu i wysokiej niezawodności.
CPC1135N Cecha
Konfiguracja SPST-NC (pojedynczy biegun, pojedynczy styk, normalnie zamknięty) zapewnia bezpieczną pracę w przypadku awarii oraz większą elastyczność projektowania. Obsługuje szeroki zakres napięć obciążenia od 0V do 350V, co pozwala na zastosowanie w różnych aplikacjach przemysłowych i komercyjnych. Maksymalny prąd obciążenia wynosi 120mA przy rezystancji stanu ON 35Ω, co zapewnia optymalną wydajność energetyczną i termiczną. Możliwość pracy zarówno z napięciami AC, jak i DC zapewnia wszechstronność użytkowania. Technologia OptoMOS gwarantuje doskonałą izolację elektryczną i niskie wymagania dotyczące wejścia (napięcie wejściowe: 1,2VDC). Seria CPC charakteryzuje się niezawodnością, niskim prądem upływu i odpornością na zakłócenia. Konstrukcja typu gull-wing ułatwia mechaniczną stabilność i kontrolę jakości. Spełnia wymagania dyrektywy RoHS, zapewniając zgodność środowiskową. Montaż powierzchniowy i mała obudowa 4-SOP umożliwiają pakietowanie dużej liczby układów na jednej płytce i uproszczenie automatyzacji produkcji.
CPC1135N Funkcje jakości i bezpieczeństwa
Solidna konstrukcja urządzenia (brak ruchomych części) eliminuje zużycie mechaniczne, co przekłada się na dłuższą żywotność. Zapewnia izolację układów sterujących przed wysokim napięciem obciążenia dzięki zaawansowanej optoizolacji. Produkty IC-Components posiadają pełną śledzalność oraz spełniają najwyższe standardy bezpieczeństwa i jakości dzięki rygorystycznym procesom zakupów i kontroli jakości.
CPC1135N Kompatybilność
Uniwersalna obudowa 4-SOP i konfiguracja pinów sprawiają, że urządzenie jest kompatybilne z powszechnie stosowanymi procesami automatycznego montażu i lutowania. Przeznaczone do podmiany w obwodach z użyciem przekaźników półprzewodnikowych typu 1 Form B z serii CPC OptoMOS, co minimalizuje konieczność modyfikacji układów konstrukcyjnych.
CPC1135N Plik PDF z kartą katalogową
Najbardziej szczegółowe i aktualne dane techniczne modelu CPC1135N znajdziesz bezpośrednio na naszej stronie internetowej. Polecamy pobrać plik PDF, aby uzyskać szczegółowe informacje na temat parametrów elektrycznych, mechanicznych i zastosowań, co pozwoli na właściwy dobór i integrację w Twoim projekcie.
