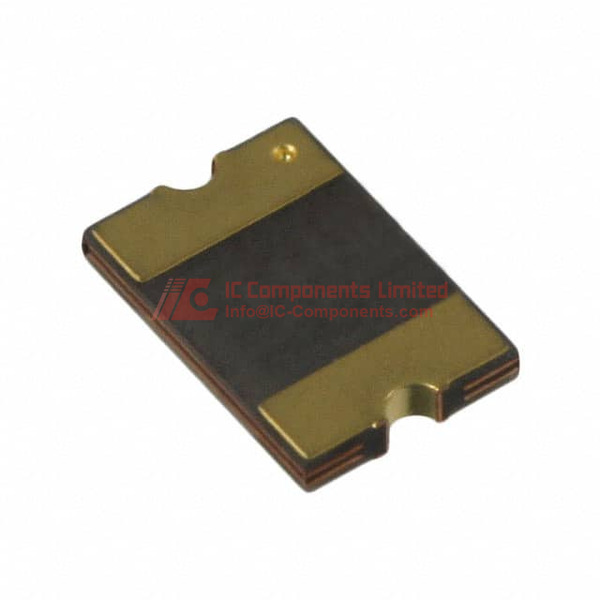

Bourns MF-MSMF075/24-2 to wysokowydajny bezpiecznik termiczno-polimerowy typu PTC (Positive Temperature Coefficient) przeznaczony do zaawansowanej ochrony elektronicznej i bezpieczeństwa obwodów. To element montowany powierzchniowo zapewnia kompleksową ochronę przed przeciążeniem i przegrzaniem w różnych systemach elektronicznych, co czyni go idealnym rozwiązaniem w wymagających środowiskach elektrycznych.
Zaprojektowany z wykorzystaniem zaawansowanej konstrukcji polimerowej, ten bezpiecznik PTC oferuje dużą odporność i imponujące parametry techniczne. Działa efektywnie w szerokim zakresie temperatur od -40°C do 85°C, z maksymalnym napięciem znamionowym 24V oraz obsługuje natężenie prądu do 40A. Charakteryzuje się wyjątkową wydajnością, z prądem wyzwalającym na poziomie 1,5A, maksymalnym prądem przytrzymania 750mA oraz szybkim czasem wyzwalania wynoszącym 200 ms.
Kluczowe cechy konstrukcyjne obejmują kompaktowe wymiary 1812 (metryczny 4532), o rozmiarze 0,179" x 0,128" (ok. 4,55 mm x 3,25 mm), co czyni go odpowiednim do obszarów ograniczonej przestrzeni w elektronice. Bezpiecznik cechuje się niskim oporem początkowym (minimum 110 mΩ) oraz oporem po wyzwaleniu (maksymalnie 450 mΩ), co zapewnia minimalne pogorszenie parametrów podczas pracy. Konstrukcja montażowa na powierzchnię ułatwia integrację z nowoczesnymi obwodami elektronicznymi.
Produkt spełnia rygorystyczne normy branżowe, posiada certyfikat AEC-Q200 dla motoryzacji oraz certyfikaty od cURus i TUV, co świadczy o jego niezawodności i bezpieczeństwie. Dlatego idealnie sprawdza się w zastosowaniach motoryzacyjnych, przemysłowych, telekomunikacyjnych oraz elektronice użytkowej, gdzie stała ochrona obwodów jest kluczowa.
Alternatywne modele serii Bourns Multifuse obejmują:
MF-MSMF050/24-2
MF-MSMF100/24-2
MF-MSMF150/24-2
MF-MSMF200/24-2
Modele te oferują podobne parametry ochronne przy różnych wartościach prądu i napięcia, dając inżynierom elastyczne możliwości dopasowania do potrzeb projektów obwodów.
Produkt jest pakowany w taśmę z rolką, co ułatwia procesy produkcyjne i zapewnia integralność komponentów podczas obsługi i montażu.
MF-MSMF075/24-2 Kluczowe atrybuty techniczne
Numer katalogowy producenta: MF-MSMF075/24-2
Napięcie - Maksymalnie: 24V
Prąd - Podtrzymanie (Ih): 750 mA
MF-MSMF075/24-2 Rozmiar opakowania
Produkt jest dostarczany w elastycznej taśmie i szpuli (TR) w formacie 1812 (4532 metric), z zagłębieniem, zoptymalizowanym do efektywnych procesów montażu powierzchniowego. Ma maksymalną grubość 0,85 mm (0,033 cala), a jego wymiary wynoszą 4,55 mm długości i 3,24 mm szerokości (0,179 cala × 0,128 cala). Został wykonany z materiałów polimerowych, zapewniając niezawodną, resetowalną funkcję PTC, a jego konfiguracja pinów jest specjalnie dostosowana do montażu powierzchniowego, co poprawia efektywność produkcji i zarządzanie termiczne podczas montażu.
MF-MSMF075/24-2 Zastosowanie
Bezpieczniki resetowalne MF-MSMF075/24-2 firmy Bourns idealnie sprawdzają się w ochronie przed przeciążeniem w układach motoryzacyjnych, przemysłowych i elektronicznych, które wymagają certyfikacji AEC-Q200. Są szeroko stosowane w systemach motoryzacyjnych, modułach zarządzania zasilaniem, automatyce przemysłowej, elektronice użytkowej oraz w urządzeniach zgodnych z normami cURus i TUV.
MF-MSMF075/24-2 Cecha
Bezpieczniki resetowalne z serii MF-MSMF firmy Multifuse to powierzchniowe, polimerowe bezpieczniki typu PTC o dodatnim współczynniku temperaturowym, przystosowane do obwodów do 24V. Umożliwiają ciągłe przenoszenie prądu 750 mA bez wyzwalania, z prądem trip wynoszącym 1,5A i obsługą prądów krótkotrwałych do 40A. Szybko reagują na awarie, z czasem tripu około 200 ms, skutecznie chroniąc układy przed przemijającymi przeciążeniami. Ich konstrukcja polimerowa pozwala na automatyczne resetowanie po ustąpieniu awarii, co zmniejsza konieczność wymiany oraz serwisowania. Zgodność z normami AEC-Q200 zapewnia spełnienie wymagań motoryzacyjnych i wysokiej niezawodności przemysłowej. Certyfikaty cURus i TUV potwierdzają pełne bezpieczeństwo i zgodność. Mały rozmiar 1812 umożliwia zagęszczanie elementów na PCB, a rezystancja po wyzwoleniu wynosząca 450 mΩ minimalizuje zakłócenia w układzie.
MF-MSMF075/24-2 Funkcje jakości i bezpieczeństwa
Ten model kładzie nacisk na bezpieczeństwo, spełniając normy cURus i TUV oraz testy niezawodności AEC-Q200 dla sektora motoryzacyjnego i przemysłowego. Technologia polimerowych PTC zapewnia resetowalną ochronę przed przeciążeniem, minimalizując ryzyko trwałego uszkodzenia elementów lub pożaru. Zgodność z RoHS gwarantuje stosowanie materiałów i procesów produkcyjnych przyjaznych środowisku.
MF-MSMF075/24-2 Kompatybilność
MF-MSMF075/24-2 zostało zaprojektowane tak, aby zapewnić szeroką kompatybilność na globalnym rynku zarówno w motoryzacji, jak i przemyśle. Łatwo można je zamontować na standardowych PCB z rozstawem 1812. Dzięki szerokim zakresom mocy, temperatur i prądów, bezpieczniki te integrują się bez problemu z różnymi kontrolerami, modułami i systemami, zapewniając niezawodną ochronę przed przeciążeniem.
MF-MSMF075/24-2 Plik PDF z kartą katalogową
Aby uzyskać najbardziej szczegółowe i aktualne dane techniczne, zalecamy pobranie oficjalnego pliku PDF z dokumentacją techniczną dostępnego na naszej stronie internetowej. IC-Components oferuje najbardziej wiarygodną i szczegółową specyfikację produktu MF-MSMF075/24-2. Odwiedź aktualną stronę produktu, aby pobrać dokumentację i korzystać z najnowszych informacji technicznych przy projektowaniu.
