Amphenol Aorora CQ3301 to wysokowydajny czujnik prądu oparty na efekcie Halla, zaprojektowany do precyzyjnego pomiaru prądu AC i DC w szerokim zakresie zastosowań. Zaawansowany czujnik ten korzysta z technologii efektu Halla, zapewniając dokładne, dwukierunkowe wykrywanie prądu z wyjątkową niezawodnością i wydajnością.
Czujnik jest opracowany do pomiaru prądów do 35A z dużą precyzją, oferując dokładność na poziomie ±0,5% oraz czułość 196mV/A. Jego solidna konstrukcja umożliwia pracę w trudnych warunkach środowiskowych, z szerokim zakresem temperatury pracy od -40°C do 90°C, co czyni go odpowiednim do różnych zastosowań przemysłowych i elektronicznych.
Najważniejsze cechy to konfiguracja z jednym kanałem, ratiometryczny sygnał wyjściowy oraz mechanizm pomiaru efektu Halla w otwartym pętli. Urządzenie działa przy napięciu zasilania od 4,5V do 5,5V, zużywając minimalną moc, maksymalnie 11mA. Jego szybki czas reakcji wynoszący 0,5 sekundy i zdolność obsługi częstotliwości do 1MHz zapewniają monitoring w czasie rzeczywistym i szybkie przetwarzanie sygnałów.

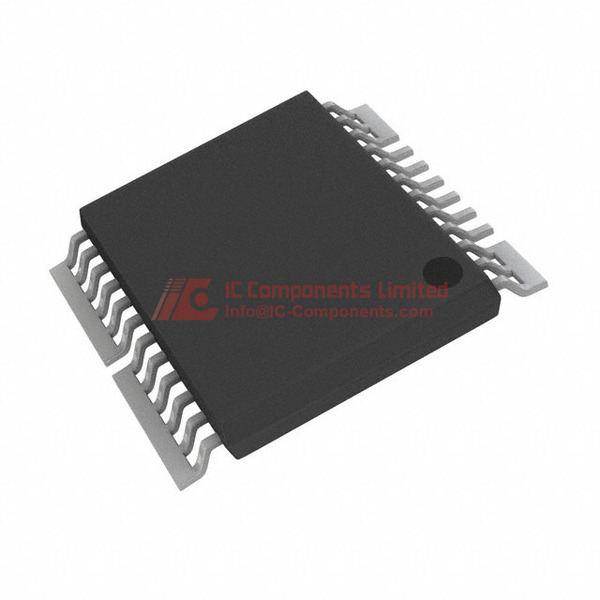

Czujnik jest pakowany w kompaktowy format powierzchniowy 24-LSSOP, co ułatwia integrację z systemami elektronicznymi i płytkami drukowanymi. Jego dwukierunkowa polaryzacja i liniowość ±0,6% sprawiają, że jest idealny do precyzyjnych pomiarów prądu w zastosowaniach takich jak elektronika mocy, napędy silników, systemy energetyki odnawialnej czy automatyka przemysłowa.
Alternatywne lub odpowiednie modele na rynku mogą obejmować podobne czujniki efektu Halla od producentów takich jak Allegro, TDK czy Honeywell, choć dokładne porównanie modeli wymaga szczegółowej analizy technicznej.
Zgodność z normą RoHS i solidna konstrukcja sprawiają, że CQ3301 jest wszechstronnym rozwiązaniem dla inżynierów poszukujących niezawodnej, wysokowydajnej technologii pomiaru prądu w różnych dziedzinach elektroniki i elektrotechniki.
CQ3301 Kluczowe atrybuty techniczne
Napięcie zasilania od 4,5V do 5,5V. Zakres temperatur pracy: od -40°C do 90°C.
CQ3301 Rozmiar opakowania
Typ pakowania: 24-LSSOP. Materiał obudowy: 133205. Konfiguracja pinów: 10 przewodów. Charakterystyki termiczne: powierzchnia montażowa. Właściwości elektryczne: pojedynczy kanał, czułość 196mV/A, częstotliwość 1MHz, czas reakcji 0,5 sekundy.
CQ3301 Zastosowanie
CQ3301 został zaprojektowany do precyzyjnego pomiaru prądu AC i DC w różnych systemach elektronicznych. Idealny do kontroli silników przemysłowych, zarządzania energią, monitorowania baterii oraz pomiaru energii. Dwukierunkowa polaryzacja i ratiometryczny wyjściowy sygnał napięciowy umożliwiają dokładny pomiar w scenariuszach z dwukierunkowym przepływem prądu, wspierając skuteczna diagnostykę i kontrolę systemów.
CQ3301 Cecha
Ten czujnik prądu wykorzystuje technologię efektu Halla w otwartym układzie, zapewniając bezkontaktowy pomiar prądu i stabilny, czuły sygnał wyjściowy proporcjonalny do przepływu prądu. Czułość 196mV/A pozwala na precyzyjne pomiary i wysoką liniowość ±0,6%, co gwarantuje dokładność i niezawodność sygnałów. Działa z częstotliwością do 1MHz, oferując szybki czas reakcji 0,5 sekundy, co jest idealne do monitorowania dynamicznych zmian prądu. Maksymalne zużycie prądu to 11mA, co optymalizuje zużycie energii w systemach wbudowanych. Obudowa 24-LSSOP umożliwia montaż powierzchniowy, co ułatwia integrację na gęstych PCB. Produkt jest zgodny z RoHS i przeznaczony do pracy w trudnych warunkach w temperaturach od -40°C do 90°C. Ratiometryczny sygnał napięciowy skaluje się zależnie od napięcia zasilania, co upraszcza kalibrację i przetwarzanie sygnału w mikrokontrolerach i układach analogowych.
CQ3301 Funkcje jakości i bezpieczeństwa
CQ3301 spełnia rygorystyczne standardy środowiskowe RoHS, minimalizując obecność substancji szkodliwych dla bezpieczeństwa użytkowania. Solidne opakowanie i zarządzanie termiczne zapewniają stabilną pracę w szerokim zakresie temperatur, zwiększając niezawodność w warunkach przemysłowych. Czujnik wyposażono w wewnętrzne zabezpieczenia, które utrzymują stabilność wyjścia przy zmianach warunków elektrycznych, co zapewnia długoterminowe bezpieczeństwo i niezawodność. Jakości produkcji pilnuje firma Amphenol Aurora, renomowany dostawca o wysokich standardach wytrzymałości i dokładności produktu.
CQ3301 Kompatybilność
Kompatybilny z standardowymi systemami zasilania 5V, CQ3301 łatwo integruje się z popularnymi mikrocontrollerami, konwerterami analogowo-cyfrowymi oraz procesorami sygnałów cyfrowych dzięki ratiometrycznemu wyjściu napięciowemu i pojedynczemu kanałowi. Forma montażu powierzchniowego 24-LSSOP jest standardowa w nowoczesnym projektowaniu PCB, co ułatwia wymianę i integrację na istniejących płytkach RF, IF oraz modułach pomiaru prądu. Funkcja dwukierunkowego pomiaru prądu wspiera różnorodne zastosowania, w tym monitorowanie zarówno sygnałów AC, jak i DC.
CQ3301 Plik PDF z kartą katalogową
Dla najbardziej wiarygodnych i aktualnych danych technicznych, szczegółów kalibracji oraz notatek aplikacyjnych, zachęcamy do pobrania oficjalnego arkusza katalogowego bezpośrednio z naszej strony internetowej, na stronie produktu. Umożliwi to dostęp do szczegółowych krzywych charakterystyk, schematów pinów oraz przewodników integracji, niezbędnych do efektywnego rozwoju aplikacji.
Dystrybutor jakości
IC-Components jest dumnym autoryzowanym dystrybutorem wysokiej klasy komponentów Amphenol Aurora, w tym czujnika CQ3301. Gwarantujemy oryginalność produktów, niezawodne łańcuchy dostaw oraz konkurencyjne ceny. Zapraszamy klientów do składania zapytań ofertowych oraz weryfikacji dostępności na naszej stronie. Współpracując z nami, zyskują Państwo wsparcie ekspertów i szybką realizację zamówień. Wybierz IC-Components jako swojego zaufanego partnera w sourcingu zaawansowanych rozwiązań czujników RF/IF i RFID.
