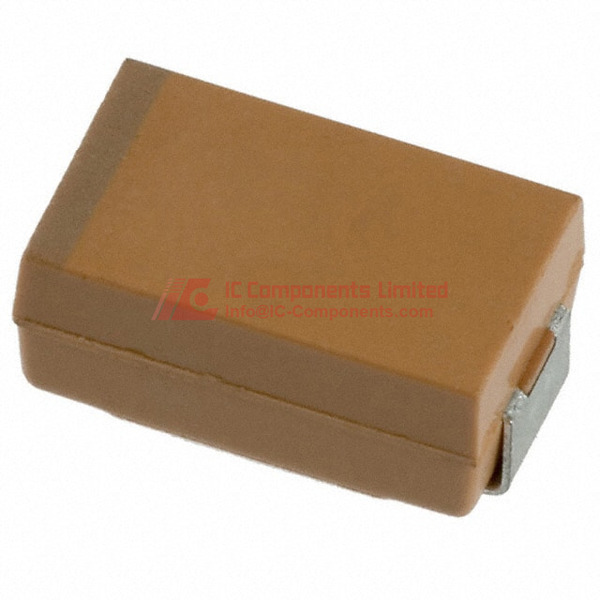

AVX TBJE336K035LBSB0024 to wysokosprawny kondensator tantalowy zaprojektowany do wymagających zastosowań elektronicznych, zapewniający niezawodne działanie w konfiguracjach montażu powierzchniowego. Ten kondensator o pojemności 33µF został opracowany tak, aby utrzymywać stabilne parametry elektryczne w szerokim zakresie temperatur od -55°C do 125°C, co czyni go odpowiednim do pracy w trudnych warunkach środowiskowych.
Wyposażony w kompaktowe obudowy typu 2917 (dokładnie 7343 według miary metrycznej), o wymiarach 7,30 mm x 4,30 mm i maksymalnej wysokości montażowej do 4,26 mm, ten element zapewnia wyjątkową oszczędność miejsca w projektach elektronicznych o dużej gęstości komponentów. Kondensator jest oceniany na 35V z tolerancją ±10%, co gwarantuje spójną i przewidywalną wydajność elektryczną w różnych układach.
Tantalowy kondensator charakteryzuje się równoważnym rezystorem szeregowym (ESR) na poziomie 300mΩ, co wpływa na doskonałą integralność sygnału i niskie zakłócenia. Jego obudowa odlewana i montaż powierzchniowy umożliwiają szybkie i łatwe zintegrowanie z nowoczesnymi układami elektronicznymi, wspierając cieki wysokiej gęstości i miniaturyzację.
Przeznaczony głównie do zastosowań komercyjnych i przemysłowych, ten kondensator jest klasyfikowany jako komponent COTS (Commercial Off-The-Shelf), oferując niezawodność i opłacalność. Obecnie nie jest zgodny z wymogami RoHS, ale stanowi solidne rozwiązanie do zasilania, filtrowania oraz magazynowania energii.
Potencjalne modele alternatywne lub równoważne od AVX mogą obejmować kondensatory z serii TBJ o podobnych parametrach napięcia i pojemności, takie jak TBJE336K025LBSB0024 czy TBJE336K050LBSB0024, które mają zbliżone właściwości elektryczne i mechaniczne.
Produkt dostępny jest w pakowaniu hurtowym, w dużej ilości 50 000 sztuk, co czyni go odpowiednim do dużych zamówień produkcyjnych i zastosowań przemysłowych.
TBJE336K035LBSB0024 Kluczowe atrybuty techniczne
Pojemność: 33μF, Napięcie znamionowe: 35V, Tolerancja: ±10%
TBJE336K035LBSB0024 Rozmiar opakowania
Rodzaj pakowania: Hurtowe, Obudowa: 8146, Obudowa / Typ: 2917 (7343 według metryki), Kod rozmiaru producenta: E, Wymiary jednostki: długość 0,287" (7,30mm) x szerokość 0,169" (4,30mm), Maksymalna wysokość po zamocowaniu: 0,168" (4,26mm), Konfiguracja pinów: Montaż powierzchniowy (SMD), Temperatura pracy: od -55°C do +125°C, ESR: 300mΩ
TBJE336K035LBSB0024 Zastosowanie
TBJE336K035LBSB0024 jest przeznaczony głównie do wymagających zastosowań elektronicznych, gdzie konieczna jest stabilna pojemność i wysokie niezawodność. Zastosowania obejmują obwody zarządzania zasilaniem, systemy wojskowe i kosmiczne, przemysłowe regulatory, elektronika medyczna oraz infrastrukturę telekomunikacyjną. Jego solidna konstrukcja i niezawodność sprawiają, że jest idealny do krytycznego sprzętu wymagającego niezawodnego rozpraszania energii, filtrowania i magazynowania energii.
TBJE336K035LBSB0024 Cecha
Ten element to formowany kondensator tantalowy o pojemności 33μF, tolerancji ±10% i napięciu 35V. Technologia montażu powierzchniowego (SMT) ułatwia montaż na PCB i wspiera zautomatyzowaną produkcję. Należy do serii wysokorozdzielczej TBJ, znanej z doskonałych parametrów w trudnych warunkach, spełnia normy COTS (komercyjne dostępne na rynku) dla zastosowań obronnych i kosmicznych. Charakteryzuje się niskim ESR (300mΩ), co zmniejsza samonagrzewanie i poprawia efektywność w filtracji wysokiej częstotliwości. Obudowa w rozmiarze E zapewnia odporność na wstrząsy i wibracje, a szeroki zakres temperatur od -55°C do +125°C gwarantuje stabilność i niezawodność w systemach o krytycznym znaczeniu.
TBJE336K035LBSB0024 Funkcje jakości i bezpieczeństwa
Ten kondensator TBJE336K035LBSB0024 od AVX (KYOCERA AVX) reprezentuje wysokie standardy produkcji. Ze względu na swoją wysoką niezawodność i certyfikację COTS, jest odpowiedni do systemów, w których awarie są niedopuszczalne. Obudowa formowana zwiększa odporność na wilgoć, wstrząsy i zmiany temperatury. Pomimo braku zgodności z RoHS, zastosowane materiały i technologie produkcji są dokładnie testowane, zapewniając stabilną wydajność elektryczną i długi cykl życia produktu.Produkt przechodzi rygorystyczną kontrolę jakości oraz screening partii, aby zapewnić niezawodne działanie w wymagających środowiskach.
TBJE336K035LBSB0024 Kompatybilność
To uniwersalne kondensator tantalowy montowany powierzchniowo, przeznaczony do integracji na standardowych PCB z rozstawem 2917 (7,3 mm x 4,3 mm). Jest szeroko kompatybilny z automatycznymi maszynami pick-and-place i procesami lutowania reflow, co ułatwia integrację w nowoczesnych układach elektronicznych. Połączenie napięcia, pojemności i rozmiaru obudowy gwarantuje kompatybilność z różnorodnymi obwodami i zastosowaniami, zarówno nowoczesnymi, jak i starszymi.
TBJE336K035LBSB0024 Plik PDF z kartą katalogową
Najbardziej wiarygodny i aktualny arkusz danych dla TBJE336K035LBSB0024 dostępny jest do pobrania na naszej stronie internetowej. Zalecamy korzystanie z tego arkusza, aby uzyskać szczegółowe wytyczne dotyczące projektowania obwodów, rekomendowane profile reflow oraz wszystkie krytyczne parametry niezbędne do decyzji projektowych i zakupowych.
