AT24CM02-SSHD-T to wysokowydajny 2Mb EEPROM (elektronicznie wymazywalna pamięć odczytu jednokrotnego zaprogramowania) zintegrowany układ opracowany przez Micrel/Microchip Technology, zaprojektowany do niezawodnego przechowywania danych w różnych aplikacjach elektronicznych. To pamięć nieulotna działa w szerokim zakresie temperatur od -40°C do 85°C, co czyni ją odpowiednią do wymagających środowisk przemysłowych i motoryzacyjnych.
Urządzenie wyposażone jest w protokół komunikacyjny I2C, umożliwiający łatwą integrację z mikroprocesorami i innymi systemami cyfrowymi przy częstotliwości zegara 1 MHz. Organizacja pamięci o układzie 256K x 8 zapewnia elastyczne możliwości przechowywania danych, umożliwiając efektywne zarządzanie pamięcią w kompaktowych projektach elektronicznych.
Stworzony z myślą o wszechstronności, AT24CM02-SSHD-T obsługuje zakres napięcia zasilania od 2,5V do 5,5V, co zapewnia kompatybilność z różnymi architekturami systemów. Jego obudowa montowana powierzchniowo w standardzie 8-SOIC (0,154 cala, 3,90 mm szerokości) ułatwia integrację na płytkach PCB oraz spełnia wymagania małych rozmiarów elektroniki. Układ oferuje szybki czas dostępu wynoszący 450 ns oraz czas cyklu zapisu 10 ms, co pozwala na szybkie operacje odczytu i zapisu danych.
Główne zalety to technologia pamięci nieulotnej, która zachowuje dane podczas przerw w zasilaniu, oraz solidna konstrukcja odpowiednia do zastosowań wymagających niezawodnego przechowywania informacji. Potencjalne obszary zastosowań obejmują elektronikę motoryzacyjną, systemy sterowania przemysłowego, elektronikę konsumencką, urządzenia medyczne oraz systemy wbudowane z trwałym przechowywaniem danych.
Na rynku dostępne są odpowiedniki lub alternatywy, takie jak modele Microchip AT24CM01, AT24CM04 oraz podobne pamięci EEPROM od producentów takich jak Cypress Semiconductor i STMicroelectronics. Te alternatywy oferują podobne parametry wydajności i mogą służyć jako zamienniki w zależności od wymagań projektowych.
Urządzenie spełnia normy RoHS, co zapewnia zgodność z ekologicznymi standardami międzynarodowymi. Jego niewielkie rozmiary, niezawodna wydajność oraz szeroki zakres parametrów pracy sprawiają, że AT24CM02-SSHD-T to doskonały wybór dla inżynierów poszukujących niezawodnego rozwiązania pamięciowego w różnych zastosowaniach elektronicznych.
AT24CM02-SSHD-T Kluczowe atrybuty techniczne
2Mb EEPROM, interfejs I2C, częstotliwość zegara do 1MHz
AT24CM02-SSHD-T Rozmiar opakowania

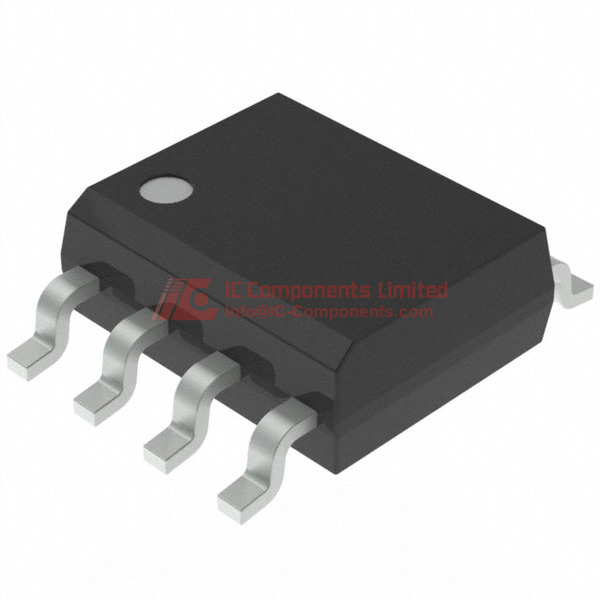

AT24CM02-SSHD-T jest dostarczany w obudowie 8-SOIC (Small Outline Integrated Circuit) o szerokości 3,90 mm (0,154 cala). Produkt jest dostępny na taśmie i rolce (TR), co jest odpowiednie do zautomatyzowanego montażu. Ten element montażu powierzchniowego ma konfigurację 8-pin standardowego SOIC, co zapewnia kompatybilność z automatami pick-and-place oraz nowoczesnymi liniami montażowymi PCB. Obudowa wykonana z wysokiej jakości materiału zapewnia efektywne odprowadzanie ciepła, a dobrze zdefiniowany układ pinów ułatwia integrację z istniejącymi szynami I2C. Technologia nieulotnej pamięci EEPROM gwarantuje niezawodne przechowywanie danych i niskie zużycie energii w szerokim zakresie napięć zasilania od 2,5V do 5,5V.
AT24CM02-SSHD-T Zastosowanie
Ten EEPROM jest szeroko stosowany w elektronice konsumenckiej, przemysłowej i motoryzacyjnej do nieulotnego przechowywania danych, takich jak dane kalibracyjne, parametry systemowe, logi urządzeń oraz ustawienia użytkownika. Idealnie sprawdza się w aplikacjach wymagających częstego zapisu i odczytu danych, takich jak moduły komunikacyjne, rejestratory danych, rozbudowa pamięci systemów embedded oraz programowalne układy sprzętowe.
AT24CM02-SSHD-T Cecha
AT24CM02-SSHD-T zawiera wysoką gęstość 2Mb (256K x 8) komórek EEPROM, zapewniających niezawodne przechowywanie nieulotne przy gwarantowanej żywotności na poziomie co najmniej 1 miliona cykli zapisu na bajt. Urządzenie obsługuje szybki interfejs I2C do 1MHz oraz charakteryzuje się czasem dostępu na poziomie 450ns, co zwiększa wydajność w szybkim środowisku embedded. Zakres napięcia zasilania (od 2,5V do 5,5V) umożliwia współpracę zarówno ze starszymi, jak i nowoczesnymi układami, natomiast szeroki zakres temperatur (-40°C do 85°C) pozwala na zastosowanie w trudnych warunkach przemysłowych. EEPROM obsługuje tryby zapisów bajtowych i stronowych (do 256 bajtów) z typowym czasem cyklu zapisu 10ms, umożliwiając oszczędne zarządzanie danymi małej wielkości oraz dużymi zbiorami danych. Obudowa SOIC zapewnia stabilne mocowanie na PCB i jest przeznaczona do zautomatyzowanej produkcji masowej. Produkt spełnia normy ekologiczne, w tym bezolowiowe i zielone technologie produkcji.
AT24CM02-SSHD-T Funkcje jakości i bezpieczeństwa
Produkt jest produkcji firmy Microchip Technology, lidera w dziedzinie niezawodności i jakości układów scalonych. Każda sztuka jest w pełni zgodna z obowiązującymi normami RoHS i przechodzi rygorystyczne kontrole pod kątem odporności, retencji danych oraz stabilności pracy. Zabezpieczenie ESD oraz odporność na zakłócenia została zaprojektowana w obudowie, zapewniając niezawodne działanie w środowiskach przemysłowych i zakłóconych elektromagnetycznie. Protocolami korekcji błędów chronione jest prawidłowe przechowywanie danych przez długi okres użytkowania.
AT24CM02-SSHD-T Kompatybilność
AT24CM02-SSHD-T jest kompatybilny z dowolną standardową architekturą magistrali I2C, a także pinowo zgodny z wieloma wcześniejszymi układami EEPROM firmy Micrel/Microchip. Zakres napięcia zasilania umożliwia jego zastosowanie w systemach 3V i 5V, co czyni go idealnym zamiennikiem lub rozszerzeniem istniejących rozwiązań sprzętowych. Obudowa typu 8-SOIC jest kompatybilna z innymi pamięciami EEPROM tego typu, co zapewnia łatwą wymianę lub rozbudowę w wielowarstwowych układach PCB.
AT24CM02-SSHD-T Plik PDF z kartą katalogową
Na naszej stronie internetowej dostępny jest najnowszy i najbardziej szczegółowy plik PDF z danymi technicznymi dla AT24CM02-SSHD-T. Zalecamy pobranie oficjalnego dokumentu, aby uzyskać pełną specyfikację produktu, wskazówki dotyczące zastosowań oraz informacje o zgodności.
