HCPL2631 to wysokowydajny optoizolator zaprojektowany przez onsemi (dawniej AMI Semiconductor), który zapewnia niezawodną izolację elektryczną oraz przesył sygnałów w wymagających środowiskach elektronicznych. Ten układ scalony oferuje zaawansowaną dwukanałową izolację optyczną z wyjątkową odpornością na zakłócenia oraz integralnością sygnału, co czyni go idealnym rozwiązaniem w zastosowaniach wymagających precyzyjnego oddzielenia elektrycznego między układami.
Urządzenie działa w szerokim zakresie temperatur od -40°C do 85°C, zapewniając niezawodną pracę w trudnych warunkach przemysłowych i motoryzacyjnych. Kluczową cechą jest możliwość izolacji o wartości 2,5 kV RMS, co chroni wrażliwe systemy elektroniczne przed zakłóceniami elektromagnetycznymi, pętlami uziemienia oraz ryzykiem różnicy potencjałów.
Dzięki wysokiej przepustowości danych do 10 Mbps oraz bardzo szybkim czasom narastania i opadania sygnału odpowiednio 50 ns i 12 ns, HCPL2631 umożliwia szybki i precyzyjny przesył sygnałów. Konfiguracja wyjścia typu open collector pozwala na elastyczne podłączenia, obsługując prąd do 50 mA na kanał i pracując w zakresie napięć zasilania od 4,5V do 5,5V.
Obudowa typu through-hole 8-DIP umożliwia łatwą integrację na PCB i korzystanie z standardowych technik montażu. Wyjątkowa odporność na zakłócenia linii zasilania o wartości 5 kV/µs dodatkowo podkreśla jego trwałość w środowiskach o wysokim poziomie hałasu elektrycznego.
Podstawowe zastosowania obejmują systemy automatyki przemysłowej, urządzenia telekomunikacyjne, sprzęt medyczny, układy zarządzania zasilaniem oraz elektronikę motoryzacyjną, gdzie izolacja elektryczna jest kluczowa. Doskonałe parametry tego układu czynią go szczególnie przydatnym do ochrony czułych obwodów pomiarowych i sterujących przed wysokim napięciem i zakłóceniami sygnałów.
Modele równoważne lub alternatywne w rodzinie produktów to HCPL2630, HCPL2632 oraz inne warianty serii optoizolatorów firmy onsemi. Modele te oferują podobne cechy izolacyjne z delikatnymi różnicami parametrów, dostosowanymi do różnych wymagań projektowych.
Wszechstronne możliwości HCPL2631, połączone z wysoką odpornością na zakłócenia i wysoką szybkością pracy, czynią go wysokiej klasy rozwiązaniem dla inżynierów poszukujących niezawodnej separacji sygnałów elektrycznych w złożonych systemach elektronicznych.
HCPL2631 Kluczowe atrybuty techniczne
AMI Semiconductor/onsemi wyprodukował układ HCPL2631, który jest przeznaczony do zastosowań w systemach zarządzania zasilaniem (PMIC), szczególnie w ładowarkach do baterii. Układ charakteryzuje się wysokim napięciem izolacji do 2,5 kV RMS i dwoma kanałami, co umożliwia równoczesną izolację dwóch sygnałów. Posiada szeroki zakres napięć zasilania od 4,5V do 5,5V oraz typowy prąd wyjściowy na kanał 50 mA, co zapewnia stabilne i niezawodne działanie w różnych warunkach przemysłowych.
HCPL2631 Rozmiar opakowania

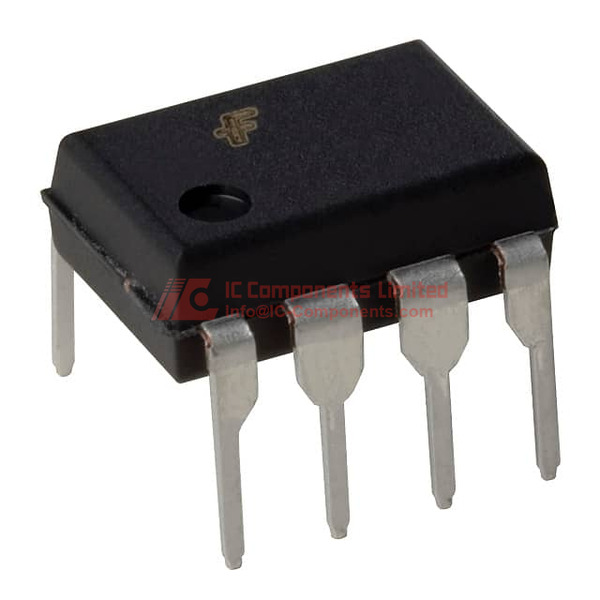

HCPL2631 dostępny jest w obudowie typu 8-DIP (Dual Inline Package) z rozstawem pinów 0,300 cala (7,62 mm). Montaż odbywa się metodą przezół, co zapewnia trwałe i stabilne mocowanie na płytkach PCB. Obudowa typu 6202 oferuje standardową ochronę i stabilność mechaniczną. Produkt jest pakowany w tuby, co ułatwia obsługę podczas automatycznego montażu. Szereg parametrów elektrycznych obejmuje napięcie zasilania od 4,5V do 5,5V oraz prąd wyjściowy 50 mA na kanał. Temperatura pracy mieści się w zakresie od -40°C do +85°C, co zapewnia niezawodność w środowiskach przemysłowych. Otwarte wyjście kolektora umożliwia elastyczną integrację z systemami i różnymi układami logicznymi.
HCPL2631 Zastosowanie
HCPL2631 jest specjalnie przeznaczony do zastosowań w systemach zarządzania zasilaniem (PMIC), zwłaszcza w ładowarkach baterii, gdzie kluczowe jest izolowanie sygnałów i zachowanie integralności danych. Układ doskonale sprawdza się w przemysłowych systemach sterowania, inwerterach, interfejsach mikroprocesorów oraz urządzeniach pomiarowych i testowych. Jego zdolność do izolacji chroni niskonapięciowe obwody sterujące przed przepięciami, skokami napięcia i zakłóceniami obecnymi po stronie wysokoprądowej.
HCPL2631 Cecha
HCPL2631 wyróżnia się dwukanałową konfiguracją, umożliwiającą jednoczesną izolację dwóch sygnałów w kompaktowej obudowie. Posiada izolację napięciową do 2,5 kV RMS, co gwarantuje wysoką ochronę pomiędzy obszarami sterowania a zasilania. Otwarte wyjście kolektora pozwala na łatwe podłączenie do różnych poziomów logicznych i zewnętrznych rezystorów podciągających. Prędkość transmisji do 10 Mbps oraz opóźnienia propagacji do 75 ns umożliwiają szybkie i precyzyjne przesyłanie danych. Typowe czasy narastania i opadania wynoszą odpowiednio 50 ns i 12 ns, co jest korzystne w aplikacjach czasowo krytycznych. Duża odporność na zakłócenia, wynosząca co najmniej 5 kV/μs, zapewnia stabilną pracę w trudnych warunkach. Wejście typu DC z wymogiem natężenia prądu do 30 mA i napięciem wyjściowym 1,4 V zapewnia kompatybilność z standardowymi układami sterującymi logicznymi. Zakres temperatur pracy od -40°C do +85°C pozwala na zastosowanie w szerokim zakresie środowisk przemysłowych.
HCPL2631 Funkcje jakości i bezpieczeństwa
HCPL2631 spełnia rygorystyczne normy bezpieczeństwa i jakości, zapewniając niezawodną izolację elektryczną na poziomie 2,5 kV RMS. Dzięki zgodności z RoHS, produkcja układu jest przyjazna dla środowiska, choć pełny status certyfikacji warto potwierdzić w magazynie. Układ jest objęty kompleksową kontrolą jakości, co gwarantuje jego niezawodność podczas pracy w szerokim zakresie temperatur i warunków elektrycznych. Montaż metodą przezół zapewnia mocne połączenia mechaniczne, co wydłuża żywotność i minimalizuje ryzyko awarii, szczególnie w środowiskach o dużym wstrząsie lub wibracjach.
HCPL2631 Kompatybilność
Ten optoizolator jest w pełni kompatybilny z standardowymi gniazdami 8-DIP oraz układami PCB z montażem przezół. Umożliwia bezpośrednie podłączenie do logiki TTL i CMOS. Działa w szerokim zakresie architektur systemów, które wymagają poziomowania sygnałów i galwanicznej izolacji. Otwarte wyjścia kolektora pozwalają na elastyczną integrację z własnymi układami za pomocą zewnętrznych rezystorów podciągających, co daje możliwość dopasowania sygnałów i poziomów logicznych do specyficznych wymagań projektowych.
HCPL2631 Plik PDF z kartą katalogową
Aby uzyskać szczegółowe dane techniczne i zalecenia dotyczące zastosowania, prosimy pobrać oficjalny plik PDF z dokumentacją HCPL2631 ze naszej strony internetowej. Dostarczamy najbardziej wiarygodne i aktualne informacje techniczne bezpośrednio od AMI Semiconductor/onsemi. Zalecamy pobranie dokumentacji z tej strony, aby mieć pewność, że korzysta się z najnowszych i najbardziej szczegółowych danych do projektowania i zamawiania układów.
