AD7528AQ jest 8-bitowym zamiennikiem cyfrowo-analogowym (DAC), produkowanym przez firmę Analog Devices, Inc. (ADI). Należy do kategorii układów scalonych do pozyskiwania danych (IC), w szczególności w podkategorii zamienników cyfrowo-analogowych (DAC).
Główne cechy AD7528AQ obejmują:
Funkcjonalność: AD7528AQ to podwójny 8-bitowy konwerter cyfrowo-analogowy, który zamienia cyfrowe sygnały wejściowe na analogowe prądy wyjściowe. Wykorzystuje architekturę R-2R, zapewniającą precyzyjne i stabilne wyjścia analogowe.
Wyzwania projektowe: Produkt został zaprojektowany, aby sprostać potrzebom kompaktowych, energooszczędnych i kosztowo efektywnych rozwiązań DAC w różnych zastosowaniach. Oferuje dobrą równowagę między wydajnością a zużyciem energii.
Specyfikacje:
Zakres temperatur pracy: od -40°C do 85°C
Napięcie zasilania (digital i analog): od 5V do 15V
Nieliniowość całkowa i różnicowa (INL/DNL): do ±1 LSB (maksymalnie)
Czas ustalania: 400ns
Opakowanie: 20-CDIP (0,300", 7,62mm) do przewlekania przez otwór
Główne zalety:
Podwójny kanał dla zwiększonej funkcjonalności i elastyczności
Interfejs danych równoległych ułatwiający integrację z systemami cyfrowymi
Szeroki zakres napięć zasilania dla kompatybilności z różnymi systemami
Stabilne i precyzyjne działanie wyjścia analogowego
Zastosowania:
AD7528AQ jest odpowiedni dla szerokiego zakresu zastosowań, w tym w systemach sterowania przemysłowego, instrumentacji oraz elektronice użytkowej, które wymagają precyzyjnego konwersji wyjścia analogowego z sygnałów cyfrowych.
Modele odpowiednikowe:
Istnieje kilka modeli równoważnych lub alternatywnych dostępnych od ADI, oferujących podobną funkcjonalność i parametry:
AD7528A: wersja jednokanałowa AD7528AQ
AD7541A: konwerter 12-bitowy z podobną architekturą i funkcjami
AD7533: 8-bitowy DAC z innym opakowaniem i konstrukcją architektoniczną
Te modele mogą mieć nieco różne charakterystyki wydajności, opcje pakowania lub dodatkowe funkcje, dostosowane do wymagań konkretnego zastosowania.
AD7528AQ Kluczowe atrybuty techniczne
Numer elementu: AD7528AQ, producent: ADI (Analog Devices, Inc.), podstawowy numer: AD7528
AD7528AQ Rozmiar opakowania

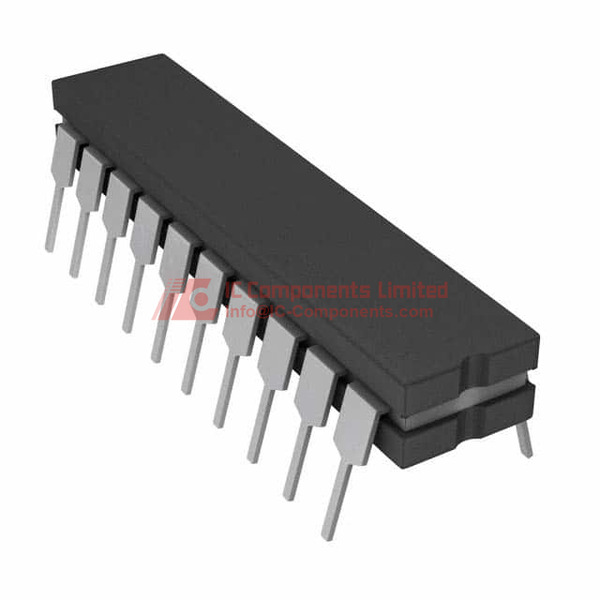

Typ opakowania: tubka, obudowa: 20-CDIP (0,300", 7,62mm), sposób montażu: przez otwór (through hole)
AD7528AQ Zastosowanie
Przetworniki cyfrowo-analogowe (DAC) do akwizycji danych
AD7528AQ Cecha
AD7528AQ firmy Analog Devices, Inc. to 8-bitowy przetwornik cyfrowo-analogowy. Zbudowany w oparciu o podwójny układ zawierający dwa osobne DAC na jednym układzie scalonym, korzysta z architektury dzielnika rezystorowego R-2R. Komunikuje się przez połączenie równoległe, a napięcie odniesienia jest zewnętrzne. Charakteryzuje się płynnym konwersja cyfrowo-analogową z czasem ustalania zaledwie 400 ns, co czyni go idealnym do szybkich operacji, gdzie czas jest kluczowy. Napięcie zasilania cyfrowego i analogowego zawiera się w zakresie od 5 V do 15 V. Każdy DAC pracuje niezależnie, z wyjściem prądowym bez bufora, wymagającym zewnętrznego buforowania przy obciążeniach pojemnościowych.
AD7528AQ Funkcje jakości i bezpieczeństwa
Poziom wrażliwości na wilgoć: MSL 1 (nieograniczony), zgodność RoHS: zawiera ołów / niezgodny z RoHS, INL/DNL (LSB): ±1 (maksymalnie)
AD7528AQ Kompatybilność
Standardowe opakowanie DIP-20P zapewnia kompatybilność z konwencjonalnym montażem typu przezotworowego na płytkach PCB. Wymóg zewnętrznego napięcia odniesienia i podwójne zasilanie umożliwiają szeroki zakres konfiguracji układów peryferyjnych.
AD7528AQ Plik PDF z kartą katalogową
Aby uzyskać najbardziej wiarygodne i szczegółowe dane techniczne oraz ilustracje konfiguracji, pobierz dokumentację techniczną (datasheet) dostępny na naszej stronie internetowej.
