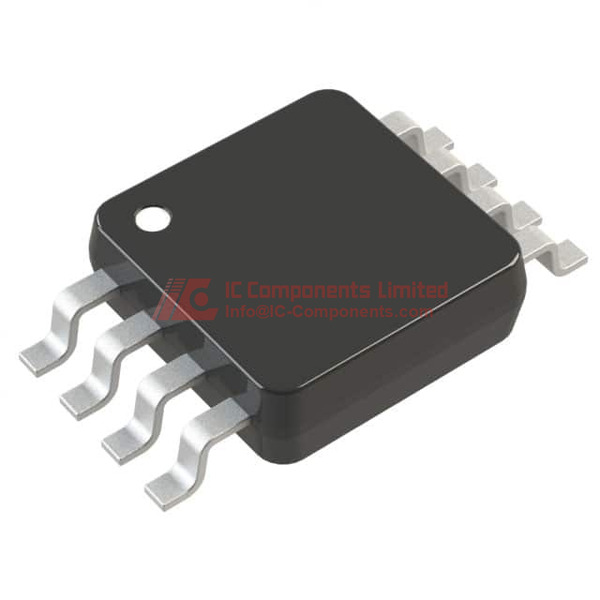

AD623ARMZ to wysokiej wydajności wzmacniacz pomiarowy od firmy Analog Devices, zaprojektowany tak, aby sprostać wymaganiom precyzyjnych pomiarów i aplikacji związanych z kondycjonowaniem sygnałów. Ten kompaktowy, montowany powierzchniowo układ oferuje wyjątkową wydajność w małej obudowie 8-MSOP, co czyni go idealnym rozwiązaniem w elektronicznych projektach o ograniczonej przestrzeni.
Zaprojektowany, aby zapewnić znakomite wzmocnienie sygnału, wzmacniacz charakteryzuje się imponującą zdolnością do pracy na wyjściu typu rail-to-rail oraz szerokim zakresem napięcia zasilania od 2,7V do 12V (lub ±2,5V do ±6V). Jego solidna konstrukcja rozwiązuje kluczowe wyzwania w systemach pomiarowych, w tym niskim prądem wejściowym bias na poziomie 17nA i minimalnym napięciem offsetu wejściowego wynoszącym 200μV, co gwarantuje wysoką dokładność i precyzję w przetwarzaniu sygnałów.
Wzmacniacz zapewnia imponującą szerokość pasma -3dB na poziomie 800 kHz, co czyni go odpowiednim do różnych zastosowań, takich jak aparatura przemysłowa, urządzenia medyczne, interfejsy sensorowe oraz precyzyjne urządzenia pomiarowe. Niskoszumowe właściwości i doskonała eliminacja zakłóceń wspólnych trybów sprawiają, że jest on szczególnie skuteczny w środowiskach wymagających wysokiej rozdzielczości wzmocnienia sygnału.
Kluczowe zalety to bezolowiowa i zgodna z normami RoHS konstrukcja, szeroki zakres temperatur pracy od -40°C do 85°C oraz wyjątkowa elastyczność w kondycjonowaniu sygnałów. Konstrukcja montowana powierzchniowo ułatwia integrację z nowoczesnymi systemami elektronicznymi, a pojedyncza konfiguracja układu zapewnia prostą implementację.
Typowe zastosowania obejmują kondycjonowanie sygnałów z czujników, wzmacnianie mostów, pomiar prądu na linii ujemnej oraz precyzyjne przetwarzanie sygnałów analogowych. Wszechstronność wzmacniacza czyni go wartościowym w aparaturze medycznej, systemach sterowania przemysłowego, elektronice motoryzacyjnej oraz naukowych urządzeniach pomiarowych.
Choć AD623ARMZ jest układem specjalistycznym, jego potencjalnymi zamiennikami lub alternatywami mogą być modele:
AD620 (podobny wzmacniacz pomiarowy)
INA126 (od Texas Instruments)
MAX4194 (od Maxim Integrated)
LT1167 (od Linear Technology)
Te alternatywy oferują podobne parametry i mogą być rozważane w zależności od wymagań projektowych oraz ograniczeń systemowych.
AD623ARMZ Kluczowe atrybuty techniczne
Numer katalogowy: AD623ARMZ. Producent: ADI (Analog Devices, Inc.). Numer podstawowy: AD623.
AD623ARMZ Rozmiar opakowania
Opakowanie: tubka. Materiał: 8-MSOP. Szerokość: 3,00 mm. Konfiguracja pinów: 8-pin MSOP. Charakterystyka termiczna: zakres temperatur pracy od -40°C do 85°C. Właściwości elektryczne: napięcie zasilania od 2,7 V do 12 V.
AD623ARMZ Zastosowanie
Przeznaczony do stosowania w wzmacniaczach pomiarowych oraz innych precyzyjnych układach wzmacniających. Idealny do zastosowań medycznych, przemysłowych oraz w systemach automatyki, gdzie ważne jest dokładne wzmocnienie małych sygnałów.
AD623ARMZ Cecha
AD623ARMZ oferuje wyjście typu rail-to-rail, co zwiększa zakres dynamiki w aplikacjach z jednym lub dwoma zasilaczami. Posiada pasmo przenoszenia 800 kHz oraz szybkość narastania 0,3 V/µs, zapewniając precyzyjną reakcję na zmiany wejściowe. Obsługuje zasilanie jednobiegunowe lub dwubiegunowe, co czyni go uniwersalnym w prostych i zaawansowanych układach elektronicznych. Niskie prąd bias wejścia na poziomie 17 nA minimalizuje błędy w układach z wysokim impedancją czujników.
AD623ARMZ Funkcje jakości i bezpieczeństwa
AD623ARMZ jest zgodny z normą RoHS, co gwarantuje bezpieczniejszą i bardziej ekologicznie przyjazną produkcję. Posiada poziom wrażliwości na wilgoć (MSL) 1, co oznacza nieograniczoną trwałość przy właściwym przechowywaniu. Zaprojektowany dla wysokiej niezawodności w szerokim zakresie temperatur od -40°C do 85°C.
AD623ARMZ Kompatybilność
Model ten jest kompatybilny z układami wymagającymi precyzyjnego wzmocnienia różnych sygnałów w kompaktowych rozmiarach i przy efektywnym zużyciu energii.
AD623ARMZ Plik PDF z kartą katalogową
Na naszej stronie internetowej dostępny jest najbardziej wiarygodny arkusz danych dla AD623ARMZ. Pobierz go, aby uzyskać szczegółowe informacje techniczne niezbędne do Twojej aplikacji.
Dystrybutor jakości
IC-Components to czołowy dystrybutor produktów Analog Devices. Dla pewnego zapasu, doskonałej obsługi i konkurencyjnych cen, zachęcamy do złożenia zapytania ofertowego bezpośrednio na naszej stronie internetowej w celu zakupu AD623ARMZ.
