Kompletny przewodnik po czujnikach EMG

Podczas pracy mięśnie wydzielają małe sygnały elektryczne.Aby zrozumieć i śledzić te sygnały, używane są czujniki EMG.Są świetne w wielu obszarach, takich jak trening sportowy, kontrole medyczne, gry wideo i budowanie robotycznych ramion.W tym artykule zbadamy, czym są czujniki EMG i jak działają.Omówimy również ich typy i to, gdzie są używane.

Katalog

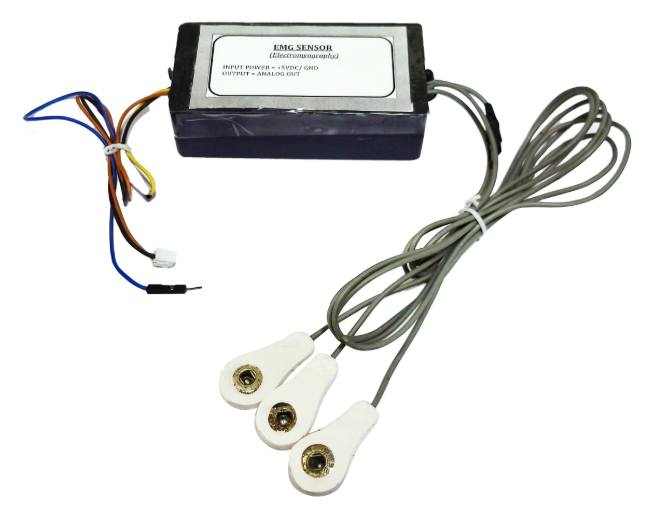

Rysunek 1: Czujnik EMG

Co to jest czujnik EMG?

Czujnik elektromiograficzny (czujnik EMG) wykrywa i mierzy aktywność elektryczną wytwarzaną przez skurcz mięśni.To narzędzie pomaga nam zrozumieć funkcję mięśnia i jest szeroko stosowane w wielu obszarach.

Jak działa czujnik EMG?

Aby zrozumieć, jak działa czujnik EMG (elektromiografia), przejdźmy przez podstawowe kroki, które wykonuje, aby wykryć i pomiar aktywności mięśni.Kiedy twój mózg każe mięsień, aby się poruszał, wysyła mały sygnał elektryczny.Ten sygnał przemieszcza nerwy i dociera do mięśnia, powodując, że się kurczy.Czujniki EMG podnoszą te sygnały elektryczne za pomocą elektrod, które są umieszczane na skórze lub wkładane do mięśnia.Ponieważ sygnały są bardzo słabe, czujnik najpierw wzmacnia - lub wzmacnia - temd, aby można je było prawidłowo analizować.

Po wzmocnieniu sygnały są oczyszczane przez filtrowanie szumu tła i wszystkiego nieistotnego.To, co pozostało, jest wyraźnym sygnałem reprezentującym rzeczywistą aktywność mięśni.Ten przetworzony sygnał jest następnie wyświetlany jako odczyt cyfrowy, który może być używany do śledzenia wydajności mięśni, diagnozowanie warunków zdrowotnych, a nawet kontrolowanie systemów robotycznych.

Składniki czujników EMG

Czujniki EMG składają się z różnych elementów do precyzyjnego wykrywania i analizy sygnałów mięśni.Każda część ma własne zalety filtrowania szumu, przechwytywania sygnałów elektrycznych i wytwarzania użytecznego wyjścia.

Część	Opis
Elektrody	Wykryć aktywność elektryczną z mięśni; może być typem powierzchni lub igły
Przedwzmacniacz	Zwiększa słabe sygnały natychmiast po Wykrywanie dla wyraźniejszego przetwarzania
Główny wzmacniacz	Dalej wzmacnia sygnał, podczas gdy Zachowanie dokładności
Obwód filtracyjny	Usuwa hałas i niechciane częstotliwości do izoluj sygnał mięśniowy
Konwerter analogowo-cyfrowy (ADC)	Przekształca analogowe sygnały mięśni w Dane cyfrowe do przetwarzania
Mikrokontroler / procesor	Analizuje sygnały cyfrowe i wyciągi Znaczące dane, takie jak poziom aktywności
Interfejs wyjściowy	Wysyła przetworzone dane na wyświetlacz lub urządzenie zewnętrzne

Rodzaje czujników EMG

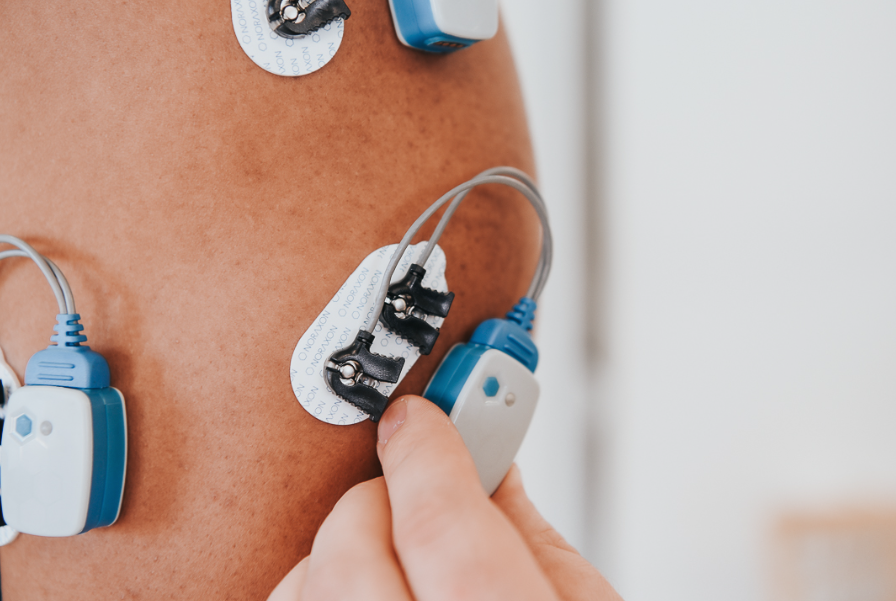

Rysunek 2: EMG powierzchni

Istnieją różne rodzaje czujników EMG dostosowane do ich zastosowań i metody zbierania sygnałów mięśni.Każdy typ ma swoje korzyści do różnych użytkowania.Najczęstsze rodzaje czujników EMG są następujące:

• Surface EMG (SEMG)

Przywiązują elektrody do skóry, aby wykryć aktywność z dużych, powierzchownych mięśni.Są łatwe w użyciu i nieinwazyjne, co czyni je bardzo popularnymi.

• EMG domięśniowe

EMG domięśniowe wykorzystuje cienkie elektrody igły wstawione bezpośrednio do mięśnia i jest wykorzystywany głównie w badaniach i środkach medycznych.

• Bezprzewodowe czujniki EMG

Bezprzewodowe czujniki EMG to urządzenia przyjazne dla urządzeń mobilnych, które bezprzewodowo przesyłają dane mięśni.Są idealne do rehabilitacji, technologii noszenia lub treningu sportowego, w którym ważne jest swobodny ruch.

• jednorazowe czujniki EMG

Te elektrody jednorazowe, wstępnie gelowe są higieniczne i wygodne, idealnie dostosowane do krótkoterminowych testów w klinikach i szpitalach.

• Suche elektrody EMG czujniki

Ten czujnik wolny od żelu opiera się na kontakcie metalowym wielokrotnego użytku, który szybko się przywiązuje, co czyni go idealnym do codziennego użytku i eksperymentów laboratoryjnych.

Czynniki, które należy wziąć pod uwagę przy wyborze czujników EMG

Wybór odpowiednich czujników EMG do potrzeb aplikacji, środowiska i dokładności nie zawsze jest łatwy.Podejmując decyzję, ważne jest zbadanie kluczowych czynników, które zapewniają łatwość użycia i niezawodną wydajność, takie jak:

Rodzaj aplikacji

Zdecyduj, czy czujnik zostanie wykorzystany do badań medycznych, diagnostyki, robotyki, rehabilitacji lub monitorowania sportowego.

Dokładność sygnału

Doskonałe filtrowanie szumów i czujniki wysokiej wrażliwości są dobrym wyborem, szczególnie jeśli wymagane jest zastosowanie kliniczne lub szczegółowa analiza.

Typ elektrody

W zależności od potrzebnej precyzji i głębokości musisz wybrać elektrody igłowe (inwazyjne) lub elektrody powierzchniowe (nieinwazyjne).

Przewodowe vs. bezprzewodowe

Przewodowe czujniki zapewniają bardziej stabilną jakość sygnału, a opcje bezprzewodowe zapewniają większą mobilność, dzięki czemu nadaje się do aplikacji opartych na ruchu.

Komfort i dopasowanie

Szczególnie ważne dla długoterminowego użytkowania lub urządzeń do noszenia-czujniki EMG powinny być przyjazne dla skóry, lekkie i łatwe do przymocowania.

Wyjście i kompatybilność danych

Musisz upewnić się, że preferowane oprogramowanie lub system może odczytać dane Sensor, takie jak dostęp do API, Bluetooth, USB i wiele innych.

Żywotność baterii (dla jednostek bezprzewodowych)

Ważne jest, aby mieć baterię długoterminową do zajęć na świeżym powietrzu lub przedłużonego użytku.

Budżet i możliwość ponownego użycia

Niektóre czujniki EMG są wielokrotnego użytku, podczas gdy inne są jednorazowe.Wybierz czujnik na podstawie tego, jak długo i jak często będzie używany czujnik.

Wniosek

W przypadku czujników EMG łatwiej jest zastosować i przechwycić sygnały mięśni.Pomagają sportowcom trenować, pomagać lekarzom w wykrywaniu problemów z mięśniami i pozwalają użytkownikom kontrolować maszyny lub roboty.Wybór najlepszych czujników zależy od tego, jak ich użyjesz i czego potrzebujesz.W miarę postępu technologii czujniki EMG stają się bardziej przyjazne dla użytkownika, mniejsze i bardziej zdolne.We wszystkich obszarach czujniki te pomagają nam lepiej zrozumieć mięśnie i poprawić nasze życie.
