Co to jest moduł zasilania DDB6U104N16RR 1600V 105A: szczegółowy przewodnik

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs z Infineon to silny moduł mocy wykonany do ciężkiego użytku.Łączy most diodowy i helikopter IGBT w jednym kompaktowym pakiecie, zapewniając stabilną i wydajną wydajność.Przy ocenach 1600 V i 105 A działa dobrze w wymagających systemach, takich jak dyski silnikowe, UPS i falowniki energii odnawialnej.W tym artykule wyjaśniono jego funkcje, specyfikacje, zalety, problemy, aplikacje i alternatywy, które pomogą ci zrozumieć jego wartość w elektronice energetycznej.

Katalog

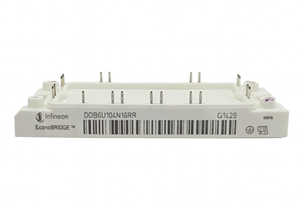

Przegląd DDB6U104N16RR

. DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs Z Infineon to wysokowydajny moduł mocy zaprojektowany do wymagających zastosowań przemysłowych.Zbudowany w niezawodnej serii obudowy DDB6, łączy most diodowy z IGBT, umożliwiając wydajną konwersję mocy i ochronę w obwodach wysokiego napięcia.Z napięciem blokującym do 1600 V i prądem 105 A, moduł ten zapewnia stabilne działanie nawet pod ciężkimi obciążeniami elektrycznymi.Jego konstrukcja do montażu przykręconego zapewnia bezpieczną instalację i doskonałe zarządzanie termicznie, dzięki czemu nadaje się do solidnego i długoterminowego użytku.

Zaprojektowany do wydajności, DDB6U104N16RR jest szeroko stosowany w napędach silnikowych, systemach UPS, przetwornikach częstotliwości i obwodach hopperów hamujących, w których wymagana jest wydajność i niezawodność.Jego niskie straty przewodzenia, silna izolacja i kompaktowa forma pozwalają projektować potężne systemy bez uszczerbku dla przestrzeni lub trwałości.

Jeśli jesteś zainteresowany zakupem DDB6U104N16RR, skontaktuj się z nami w sprawie cen i dostępności.

Funkcje DDB6U104N16RR

• • Wysokie oceny - Obsługuje do 1600 V i 105 A, zbudowany do ciężkiego użytku.

• • Most diody IGBT + - Łączy prostownik i przełączanie w jednym module.

• • Szeroki zakres temperatur - Działa bezpiecznie od –40 ° C do 150 ° C.

• • Niskie straty - Niski spadek napięcia do przodu i niskie napięcie nasycenia dla lepszej wydajności.

• • Silna izolacja - wytrzymuje do 2,5 kV między częściami aktywnymi a płytą podstawową.

• • Dobre chłodzenie - Niski opór termiczny dla skutecznego rozpraszania ciepła.

• • Trwałe kompilacja - ceramiczny podłoże i izolowana płyta podstawowa przez długi okres życia.

• • Kompaktowa konstrukcja - Łatwa instalacja do montażu śrubowego do bezpiecznego i stabilnego użycia.

DDB6U104N16RR Charakterystyka elektryczna

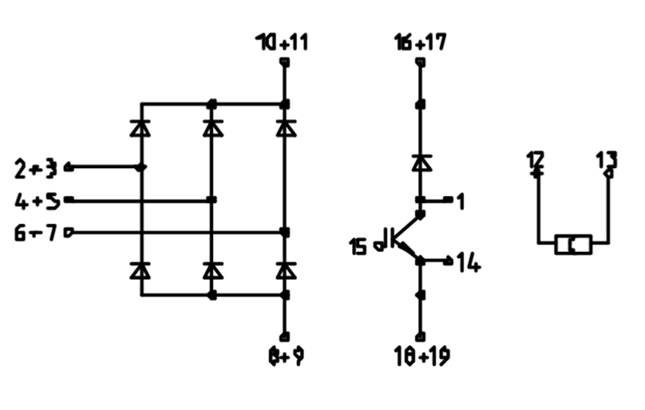

DDB6U104N16RR Schemat obwodu wewnętrznego

Schemat obwodu wewnętrznego DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs pokazuje zintegrowany prostownik modułu, tyrystor i elementy wykrywające.Po lewej stronie sześć diod jest połączonych w trójfazowej konfiguracji mostu.Terminale oznaczone 2+3, 4+5 i 6+7 służą jako fazy wejściowe prądu przemiennego, podczas gdy 8+9 i 10+11 zapewniają ujemne i dodatnie wyjścia DC.Układ ten zapewnia skuteczną konwersję trójfazowej mocy prądu przemiennego w prąd stałego.

W środkowej części schemat ilustruje obwód tyrystorowy z diodą swobodną.Terminal 1 jest anodą, 14 katodą i 15 bramą do wyzwalania tyrystora.Terminale 16+17 i 18+19 łączą diodę równolegle, umożliwiając kontrolowane przełączanie i ochronę podczas pracy.

Po prawej, mały symbol między 12 a 13 reprezentuje termistor NTC używany do monitorowania temperatury.Ten komponent pozwala systemowi wyczuć stan termiczny modułu, zapewniając bezpieczne działanie i ochronę przed przegrzaniem.

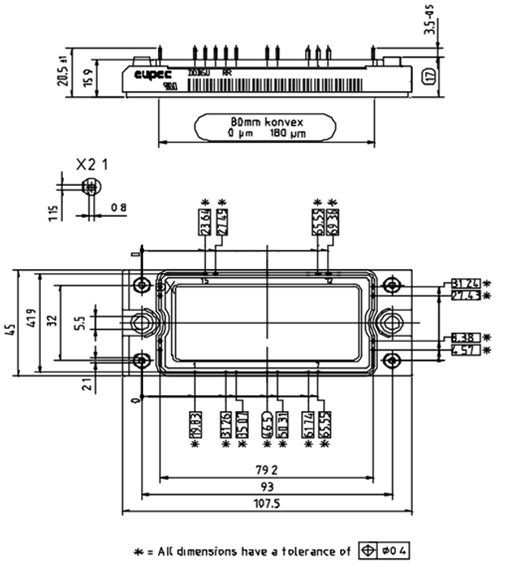

DDB6U104N16RR Wymiary opakowania

Wymiary pakowania DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs definiują jego kompaktową prostokątną strukturę o długości około 107,5 mm, szerokość 45,9 mm i wysokość 20,5 mm, zapewniając łatwą integrację z systemami zasilania.Rysunek szczegółowo opisuje układ terminala z precyzyjną numerem dla prostych połączeń, podczas gdy znormalizowane odstępy obsługują kompatybilność z PCB i szynami.Otwory montażowe są ustawiane w celu bezpiecznego przymykania, a płaska podstawa z wypukłą tolerancją zapewnia wydajny kontakt termiczny po przymocowaniu do podatkowania.

DDB6U104N16RR Zalety i wady

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs Zalety:

• Łączy most diodowy i choppera IGBT w jednym module.

• Może obsłużyć wysokie napięcie (1600 V) i wysoki prąd (105 A).

• Dobre rozpraszanie ciepła dla niezawodnej wydajności.

• Silna i kompaktowa konstrukcja z izolowaną płytą podstawową.

• Działa dobrze w trudnych środowiskach o szerokim zakresie temperatur.

DDB6U104N16RR Wady:

• Jeśli jedna część się nie powiedzie, cały moduł należy wymienić.

• Wydajność spadnie w bardzo wysokich temperaturach.

• Droższe niż stosowanie pojedynczych komponentów w małych projektach.

• Większy rozmiar w porównaniu z częściami dyskretnymi.

• Nie najlepszy wybór do przełączania o bardzo wysokiej częstotliwości.

DDB6U104N16RR Wspólne problemy i rezolucje

Przegrzanie - Moduł może stać się zbyt gorący, jeśli chłodzenie jest słabe.Napraw to za pomocą większego ciepła, dobrego przepływu powietrza i odpowiedniego montażu.

Utrata wydajności - W czasie lub w wysokiej temperaturze spadek napięcia wzrasta, a wydajność spada.Unikaj tego, pozostając w bezpiecznych granicach i zastępując moduł w razie potrzeby.

Uszkodzenie zwarciowe - Spiroty mocy lub przeciążenia mogą powodować awarię.Użyj bezpieczników, łamów lub obwodów śrubowych, aby chronić moduł.

Problemy z bramą - Niewłaściwe sygnały bramkowe lub szum mogą powodować nieprawidłowe działanie.Sprawdź napięcie bramki, użyj odpowiedniego rezystorów i w razie potrzeby dodaj osłonę.

Problemy z izolacją - wilgoć lub brud może łamać izolację.Utrzymuj moduł w czystości, suchym i odpowiednio zamknięty, aby zapobiec wyciekom.

DDB6U104N16RR Zastosowania

Falowniki energii odnawialnej - Przekształcanie prądu stałego z paneli słonecznych lub turbin wiatrowych w klimatyzację w celu użycia siatki lub lokalnego.

Obwody miękkie - Zarządzanie momentem rozruchu motorowym i ograniczeniem prądów odbierających.

Przemysłowe dyski silnikowe i dyski o zmiennej częstotliwości (VFD) - Kontrolowanie prędkości i momentu obrotowego w pompach, sprężarkach, wentylatory.

UPS (zasilacze nieprzerwane) - W ramach etapów rektyfikacji i konwersji mocy.

Zasilacze w trybie przełączników (SMP) I Systemy konwersji mocy - Stagi DC/AC lub AC/DC o dużej mocy.

Systemy trakcji i transportu kolejowego - Kontrolowanie energii w pociągach elektrycznych lub tramwaje.

Stacje ładowania pojazdów elektrycznych i powiązane elektronika zasilania - Konwersja i obsługa wysokich napięć i prądów.

Maszyny spawalnicze i systemy plazmowe - Do obwodów spawania falownika jazdy.

Systemy HVAC - Kontrola silnika w sprężarkach, dmuchawach i pompach.

Systemy transmisji i dystrybucji mocy - Zwłaszcza w konwerterach, choppiach lub obwodach ochronnych.

DDB6U104N16RR Producent

Infineon Technologies (Poprzez dziedzictwo EUPEC) jest producent modułu DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs .Początkowo linia projektowa i produktów pochodziła od EUPEC GMBH, niemieckiej firmy specjalizującej się w półprzewodnikach władzy, która została nabyta i zintegrowana z działem elektroniki energetycznej Infineon w 1999 r.. Infineon obsługuje globalny marketing, kwalifikacje i wsparcie, wydają raport dotyczący kwalifikacji produktu (PQR) dla DDB6U104NRRR, wykazując zgodność z branżą i niezawodnością.Moduł jest częścią rodziny infineon econobridge ™ modułów mostów mostowych z opcjami rozcięcia hamulca i opcjami NTC, ze specyfikacjami takimi jak ocena napięcia 1600 v, 104 prąd nominalny i do 550 możliwości surge.

DDB6U104N16RR Alternatywy

DDB6U50N16W1rp

DDB6U84N16RR DDB6U84N16RR INFINEON IGBT Modules In Stock: 36400 pcs

DDB6U104N16RR VS DDB6U84N16RR

Parametr	DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs	DDB6U84N16RR DDB6U84N16RR INFINEON IGBT Modules In Stock: 36400 pcs
Producent	Infineon (EUPEC dziedzictwo)	Infineon (EUPEC dziedzictwo)
Rodzina modułów	Econobridge ™ DDB6	Econobridge ™ DDB6
Napięcie odwrotne (VRRM)	1600 v	1600 v
Nominalny prąd	105 a	85 a
Prąd podstępny (tjFSMW 10 ms)	650 A (25 ° C), 550 A (150 ° C)	Nie określone (niższe niż 104n16rr)
Napięcie do przodu (dioda)	~ 1,10 V @ 100 A, 150 ° C.	~ 1,55 V (nominalne)
IGBT vCE (sat)	~ 2,1 V @ 50 a	Podobne (arkusz danych zależny)
Próg bramy Napięcie (vGe (th))	4,5 - 6,5 V	4,5 - 6,5 V
Brama prądu wyzwalacza (IGt)	~ 5 Ma	~ 5 Ma
Ładunek bramy (QG)	~ 0,38 µc	Nie określono
Opór termiczny (Rthjc)	IGBT ~ 0,66 k/w, dioda ~ 0,72 k/w	Nieco wyżej (Niższe obchodzenie się z prądem)
Temperatura robocza	–40 ° C do +150 ° C	–40 ° C do +150 ° C
Napięcie izolacji	2,5 kV (50 Hz, 1 min)	2,5 kV (50 Hz, 1 min)
Styl montażowy	Mocowanie śrubowe (M5, 4 nm moment obrotowy)	Mocowanie śrubowe (M5, 4 nm moment obrotowy)
Odległość pełzania	~ 12,5 mm	~ 12,5 mm
Waga modułu	~ 185 g	~ 185 g

Wniosek

DDB6U104N16RR DDB6U104N16RR INFINEON IGBT Modules In Stock: 60380 pcs jest najlepszym wyborem dla branż, które wymagają dużej mocy i długotrwałej wydajności.Jego konstrukcja ułatwia konwersję mocy, podczas gdy jego trwałość pozwala na radzenie sobie z trudnymi warunkami.Chociaż może być bardziej kosztowne i trudniejsze do zastąpienia, jego korzyści związane z wydajnością i niezawodnością sprawiają, że warto używać w dowolnych aplikacjach.
