Żeńska płytka zaciskowa USB typu A: układ pinów, typy i zastosowania

Żeńskie płytki zaciskowe USB typu A ułatwiają korzystanie z zasilania i danych USB w projektach elektronicznych.Pokazują kluczowe połączenia, takie jak 5 V, uziemienie i linie danych, jako łatwe w użyciu piny.W tym przewodniku wyjaśniono ich części, typy, zastosowania i typowe błędy, aby pomóc początkującym w bezpiecznym budowaniu i testowaniu obwodów.

Katalog

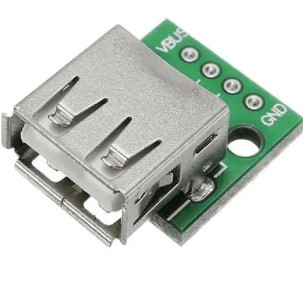

Rysunek 1. Złącze żeńskie USB typu A

Co to jest żeńskie złącze USB typu A?

Jest żeńskie złącze USB typu A mała płytka drukowana który zawiera standardowy żeński port USB typu A i eksponuje swoje wewnętrzne połączenia w postaci prostych pinów, których można używać w projektach elektronicznych.Wewnątrz złącza USB znajdują się cztery główne linie, a płytka zaciskowa umożliwia do nich dostęp bez konieczności przecinania lub odizolowywania kabla USB, co znacznie ułatwia prototypowanie lub budowanie niestandardowych obwodów.Można do niego podłączyć zwykły kabel USB do żeńskiego portu, a następnie za pomocą przewodów połączeniowych podłączyć styki do takich elementów, jak mikrokontrolery, czujniki lub obwody zasilania.

Pinout żeńskiego złącza USB typu A

Rysunek 2.Pinout żeńskiego złącza USB typu A

VCC (5 V) to pin zasilania, który dostarcza około 5 woltów ze źródła USB.

D− (dane −) to ujemna linia danych używana do komunikacji.

D+ (dane +) jest dodatnią linią danych, która współpracuje z D− w celu przesyłania danych.

GND (masa) jest uziemieniem odniesienia, które uzupełnia obwód.

Elementy żeńskiej płytki zaciskowej USB A

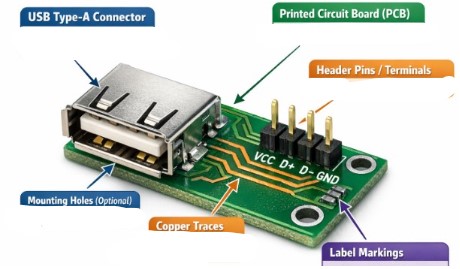

Rysunek 3. Elementy płyty USB A żeńskiej

• Złącze żeńskie USB typu A - Główny port, do którego podłącza się kabel USB.Obsługuje zarówno połączenia zasilania, jak i transmisji danych.

• Płytka drukowana (PCB) - Płyta bazowa, która spaja wszystkie części i przekazuje między nimi sygnały elektryczne.

• Styki lub zaciski nagłówka - Metalowe kołki lub zaciski śrubowe, które umożliwiają łatwe podłączenie przewodów lub kabli połączeniowych.

• Ślady miedzi - Cienkie ścieżki przewodzące na płytce PCB, które przenoszą sygnały z portu USB do pinów.

• Otwory montażowe (opcjonalnie) - Małe otwory służące do mocowania płyty za pomocą śrub lub podkładek zapewniających stabilność.

• Oznaczenia etykiet - Drukowane etykiety, takie jak VCC, GND, D+ i D−, które pomagają prawidłowo podłączyć płytkę.

Specyfikacje żeńskiego złącza USB A

Specyfikacja	Szczegóły
Napięcie robocze	Zwykle 5 V ze źródła USB (standardowe zasilanie USB 2.0)
Aktualna ocena	Do 500mA dla standardowego USB 2.0, w zależności od źródła zasilania
Liczba pinów	4 piny (VCC, D+, D−, GND)
Typ złącza	Żeński port USB typu A
Materiał płyty	Włókno szklane FR4 zapewnia trwałość i izolacja
Wymiary	Około 2-3 cm długości (różni się według projektu)
Typ mocowania	Kołki lub śruby z otworami przelotowymi zaciski, często z otworami montażowymi
Standard USB	USB 2.0 (obsługuje do 480 Mbps transfer danych)
Rozstaw pinów	Zwykle 2,54 mm (0,1 cala), przyjazny dla płytek prototypowych

Rodzaje żeńskich płytek zaciskowych USB typu A

Rysunek 4.Płytka zaciskowa nagłówka

Wykorzystuje standardowe męskie styki, co ułatwia podłączenie do płytek stykowych i połączenie za pomocą przewodów połączeniowych w celu szybkiego prototypowania i testowania.

Rysunek 5.Płytka zaciskowa z zaciskami śrubowymi

Posiada zaciski śrubowe, które umożliwiają mocne i bezpieczne połączenia przewodów bez lutowania, idealne do bardziej trwałych lub wysokoprądowych konfiguracji.

Rysunek 6.Przerwa przyjazna dla deski prototypowej

Zaprojektowany z odpowiednim rozstawem pinów (2,54 mm), dzięki czemu pasuje bezpośrednio do płytki prototypowej, pomagając tworzyć schludne i zorganizowane obwody.

Rysunek 7.Przerwa typu kablowego

W zestawie fabrycznie dołączone przewody, co ułatwia szybkie podłączanie bez konieczności stosowania dodatkowych narzędzi lub lutowania.

Rysunek 8.Kompaktowy Mini Breakout

Mniejsza i lekka konstrukcja, która łatwo mieści się w ciasnych przestrzeniach lub systemach wbudowanych, gdzie ważny jest rozmiar.

Rysunek 9.Płytka zaciskowa z podwójnym wyjściem

Zapewnia wiele punktów wyjściowych dla tych samych sygnałów USB, umożliwiając zasilanie lub podłączenie więcej niż jednego obwodu.

Zastosowania żeńskiego złącza USB typu A

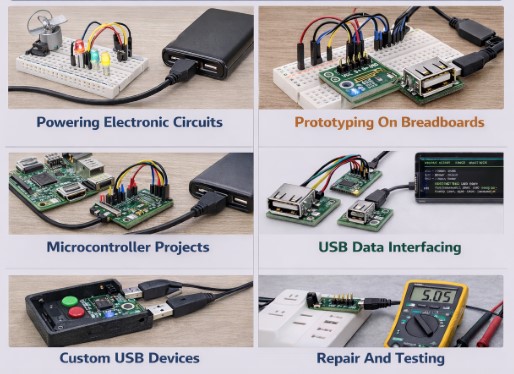

Rysunek 10.Zastosowania żeńskiego złącza USB typu A

• Obwody zasilania

Zapewnia prosty sposób na uzyskanie zasilania 5V ze źródeł USB dla małych urządzeń elektronicznych.

• Prototypowanie płytki prototypowej

Umożliwia szybkie i czyste połączenia na płytce prototypowej bez konieczności przecinania kabli USB.

• Projekty mikrokontrolerów

Może z łatwością zasilać lub łączyć płytki takie jak Arduino lub Raspberry Pi.

• Eksperymenty z danymi USB

Zapewnia dostęp do linii danych w celu podstawowych testów komunikacji USB.

• Urządzenia USB typu „zrób to sam”.

Pomaga w tworzeniu niestandardowych gadżetów i sprzętu zasilanego przez USB.

• Naprawa i testowanie

Jest przydatny do sprawdzania portów USB, kabli i mocy wyjściowej.

• Wbudowane projekty

Dodaje schludne wejście zasilania USB wewnątrz obudów lub urządzeń.

• Przenośne rozwiązania zasilania

Współpracuje z power bankami, aby realizować projekty elektroniki przenośnej

Wymiary żeńskiego złącza USB A

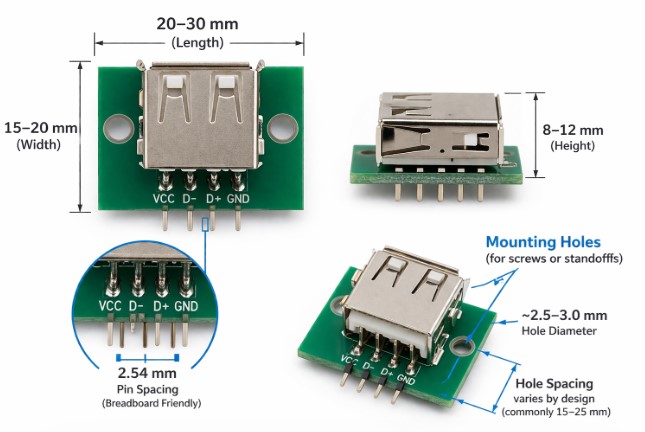

Rysunek 11.Wymiary żeńskiego złącza USB A

Żeńska tabliczka zaciskowa USB typu A jest mała i łatwa do dopasowania do większości projektów, zwykle mierząca ok 20–30 mm długości i 15–20 mm szerokości.Jego wysokość zwykle jest w pobliżu 8–12 mm, głównie za sprawą złącza USB.The odstęp między pinami wynosi standardowo 2,54 mm, dzięki czemu pasuje bezpośrednio do płytek prototypowych i współpracuje z przewodami połączeniowymi.Niektóre płyty zawierają otwory montażowe na śruby lub kołki dystansowe, które pomagają utrzymać stabilność płyty w obudowach.Dokładny rozmiar może się nieznacznie różnić w zależności od projektu, rodzaju zastosowanych zacisków i obecności dodatkowych elementów.

Typowe błędy podczas korzystania z żeńskiego złącza USB

• Odwracanie VCC i GND

Nieprawidłowe podłączenie zasilania i uziemienia może natychmiastowo uszkodzić obwód lub źródło USB.

• Zwarcie pinów

Przypadkowe podłączenie VCC do GND może spowodować przegrzanie lub wyłączenie portu USB.

• Ignorowanie bieżących ograniczeń

Pobieranie zbyt dużego prądu z portu USB może prowadzić do niestabilnej pracy lub awarii portu.

• Błędna identyfikacja pinów

Błędne odczytanie etykiet lub orientacji styków może skutkować nieprawidłowym okablowaniem i awarią.

• Luźne połączenia

Słabe lub niestabilne okablowanie może powodować sporadyczne problemy z zasilaniem lub zawodne sygnały danych.

• Pomijanie komponentów ochronnych

Niestosowanie bezpieczników lub rezystorów tam, gdzie jest to konieczne, zwiększa ryzyko uszkodzenia.

• Używanie kabli niskiej jakości

Tanie lub cienkie kable USB mogą powodować spadki napięcia i zawodną wydajność.

• Nie sprawdzam napięcia

Założenie, że wszystkie źródła USB zapewniają stabilne napięcie 5 V bez testowania, może prowadzić do nieoczekiwanych problemów.

Montaż i lutowanie USB A Female Breakout

Przygotowanie Zarządu: Przed lutowaniem oczyść płytkę drukowaną i upewnij się, że styki lub zaciski są prawidłowo ustawione.

Kołki lutownicze: Włóż kołki do płytki, podgrzej każdy element i nałóż lut, aby utworzyć mocne połączenie elektryczne i mechaniczne.

Używanie odpowiedniego ciepła: Unikaj przegrzania podkładek lub złącza, ponieważ nadmierne ciepło może uszkodzić płytkę lub poluzować ślady.

Sprawdzanie połączeń: Sprawdź połączenia lutowane, aby upewnić się, że są błyszczące, solidne i wolne od mostków między stykami.

Montaż za pomocą śrub: Użyj otworów montażowych (jeśli są dostępne) za pomocą śrub lub kołków dystansowych, aby bezpiecznie zamocować płytę na miejscu.

Instalacja obudowy: Ustaw port USB tak, aby był dopasowany do otworu w obudowie, aby zapewnić łatwy dostęp.

Odciążenie: Upewnij się, że kable nie ciągną płyty, aby zapobiec naprężeniom połączeń lutowanych i połączeń.

Złącze żeńskie USB A kontra złącze USB Micro

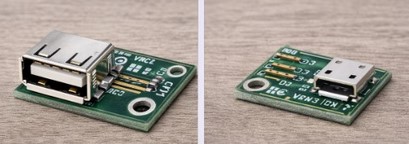

Rysunek 12.Złącze żeńskie USB A kontra złącze USB Micro

Funkcja	USB Przełom żeński typu A	USB Mikroprzełamanie
Rozmiar złącza	Większy i solidniejszy	Mniejszy i kompaktowy
Łatwość użycia	Łatwiejsze podłączenie i obsługa	Trudniejsze do podłączenia, mniej trwałe
Możliwości zasilania	5 V, zazwyczaj do 500 mA lub więcej	5 V, powszechnie stosowane w przypadku małej mocy urządzenia
Trwałość	Bardziej trwałe i trwałe	Mniej trwała ze względu na mniejszy rozmiar
Typowe przypadki użycia	Prototypowanie, zasilanie, ogólne użycie USB	Smartfony, małe gadżety, projekty kompaktowe
Wymagania przestrzenne	Wymaga więcej miejsca	Idealny dla osób o ograniczonej przestrzeni projekty

Wniosek

Żeńskie płytki zaciskowe USB typu A to przydatne narzędzia do zasilania i łączenia urządzeń w elektronice DIY.Rozumiejąc układ pinów, prawidłowe użytkowanie i wskazówki dotyczące bezpieczeństwa, możesz uniknąć typowych błędów i budować niezawodne projekty.Są szczególnie przydatne przy szybkim prototypowaniu i prostych projektach opartych na USB.
