33K Ohm Resistor: Funkcje, typy montażu i porady

Rezystor 33kΩ jest powszechną częścią stosowaną w wielu obwodach elektronicznych.Pomaga kontrolować, ile prądu płynie i chroni inne części przed uszkodzeniem.W tym artykule wyjaśniono, co robi rezystor 33K Ohm, jak jest używany i czego szukać przy wyborze jednego.

Katalog

Przegląd rezystora 33k omów

Rezystor o 33K Ohm zapewnia 33 000 omów rezystancji i służy do kontrolowania przepływu prądu elektrycznego w obwodzie.Odgrywa główną rolę w ograniczaniu prądu, zrzucaniu poziomów napięcia i osłanianiu delikatnych elementów przed przeciążeniem lub uszkodzeniem.Ze względu na niezawodną wydajność łączy się on w szeroką gamę aplikacji elektronicznych, takich jak wzmacniacze audio, moduły czujników, obwody czasowe i cyfrowe systemy logiczne.Niezależnie od tego, czy w przypadku warunkowania sygnału lub ustawiania poziomów stronniczości rezystor 33K Ohm zapewnia stabilne i precyzyjne zachowanie obwodu.

Symbol elektryczny 33K Ohm rezystora

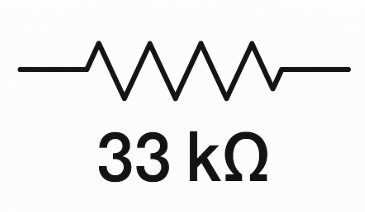

Rysunek 1: Symbol elektryczny 33K Ohm rezystora

Ten obraz pokazuje symbol rezystora 33kΩ.Linia zygzakowata jest standardowym sposobem pokazania rezystora na schemacie obwodu.Mówi nam, że ta część spowalnia przepływ energii elektrycznej.Liczba „33 kΩ” oznacza, że ​​rezystor ma rezystancję 33 000 omów.Tak bardzo jest odporny na prąd elektryczny.Ten rodzaj rezystora jest często stosowany w obwodach do kontrolowania, o ile przepływa prąd.

Typy montażowe dla rezystora 33K omów

Montaż do otworów (THT)

Jest to tradycyjna metoda, w której przewody rezystorowe przechodzą przez otwory w PCB i są lutowane po drugiej stronie.Powszechne dla prototypowania i trwałych zespołów.

Technologia montowania powierzchni (SMT)

Stosowane w nowoczesnej elektronice, rezystory SMT są lutowane bezpośrednio na powierzchnię płytki drukowanej.Są kompaktowe i idealne do projektów obwodów o dużej gęstości.

Montaż rezystora ołowiu osiowego

Rezystory te mają przewody na obu końcach i są montowane poziomo na planszy.Są one używane w THT i oferują łatwą identyfikację i wymianę.

Rezystor promieniowy

Przełomy wychodzą z tej samej strony u dołu, umożliwiając bardziej pionową pozycję na PCB.Oszczędza to przestrzeń i jest również używane w projektach.

Montaż rezystora chipów

Powszechne w SMT rezystory chipowe nie mają potencjalnych klientów i są dostępne w standardowych pakietach, takich jak 0603 lub 0805.

Funkcja rezystora 33K Ohm w obwodach elektronicznych

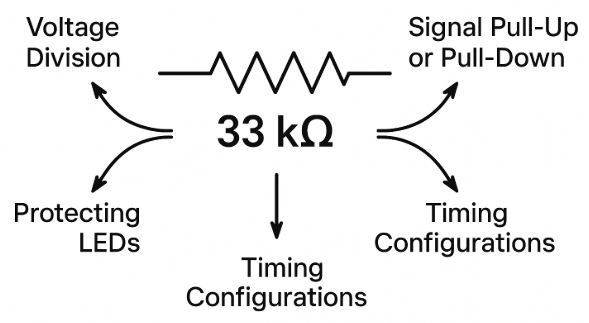

Rysunek 2: Funkcja rezystora 33K Ohm w obwodach elektronicznych

Przy oporze 33 000 omów zmniejsza prąd przepływający przez komponenty, pomagając zapobiegać uszkodzeniom i zapewnić prawidłowe działanie.Jest używany do podziału napięcia, podciągania sygnału lub zadań rozciągania oraz ochrony diod LED poprzez ograniczenie nadmiernego prądu.Ta wartość odporności zapewnia inteligentną równowagę, wystarczająco wysoką, aby uniknąć niepotrzebnej utraty mocy, ale wystarczająco niska, aby pozwolić sygnałom skutecznie przejść.Z tego powodu często wybierane są rezystory 33K w obwodach wymagających umiarkowanego rezystancji, takich jak konfiguracje czasowe, sieci czujników i obwody logiczne.

Specyfikacje rezystorów OHM 33K

Specyfikacja	Bliższe dane
Wartość oporu	33 000 omów (33kΩ)
Ocena mocy	1/4 wat (0,25 W);Użyj 1/2W lub 1W dla obwodów z wyższym ciepłem
Tolerancja	± 1% dla precyzyjnych zastosowań;± 5% dla Użycie ogólne
Współczynnik temperatury	Wskazuje zmianę oporu wraz z temperaturą; Ocenione w PPM/° C.
Typ materiału	Film węglowy, folia metalowa lub zerwana, wirusowa, w zależności od precyzji i trwałości

33K Ohm rezystorowy kod koloru

4-pasmowy kod kolorów dla 33 kΩ (± 5%)

Zespół	Kolor	Oznaczający
1	Pomarańczowy	3 (1. cyfra)
2	Pomarańczowy	3 (2. cyfra)
3	Pomarańczowy	× 1000 (mnożnik)
4	Złoto	± 5% (tolerancja)

5-pasmowy kod kolorów dla 33 kΩ (± 1%)

Zespół	Kolor	Oznaczający
1	Pomarańczowy	3 (1. cyfra)
2	Pomarańczowy	3 (2. cyfra)
3	Czarny	0 (3. cyfra)
4	Pomarańczowy	× 1000 (mnożnik)
5	Brązowy	± 1% (tolerancja)

Zastosowania 33K Ohm rezystorów

Obwody podziału napięcia

Rezystory 33K są używane do podziału napięcia między dwa punkty.Pomagają dostosować poziomy napięcia dla czujników lub wejściowych mikrokontrolerów.

Podciąganie lub rozciąganie sygnału

Rezystory te mogą pociągnąć sygnał do wysokiego lub niskiego napięcia, aby zapobiec pływaniu wejściowym w obwodach cyfrowych.Wartość 33K jest dobrym średnim wyborem, wystarczająco silnym, aby ustawić poziom, ale niezbyt głodny.

Ograniczanie prądu do diod LED

Rezystory 33K są czasami używane do ograniczenia prądu wrażliwych do wrażliwych diod LED lub optokoplerów w zastosowaniach o niskiej prądu.

Obwody czasowe

W obwodach RC lub rezystor-kapaśnik stosuje się 33K rezystorów, aby pomóc w ustaleniu opóźnień czasowych, takich jak w oscylatorach lub zegarach.

Błędność wzmacniacza

Są one wykorzystywane w sieciach tendencyjnych dla tranzystorów lub amps, aby ustawić właściwy punkt pracy.

Aplikacje audio

W kontrolach lub filtrach tonowych rezystory 33K pomagają kształtować reakcję częstotliwości, pracując z kondensatorami.

Porównanie rezystora Ohm 33K z innymi wspólnymi wartościami

Wartość rezystora	Opór (om)	Przepływ prądowy (dla 5 V)	Przypadki użycia	Porównanie z 33kΩ
100 Ω	100 Ω	50 Ma	Ograniczni	Znacznie niższe, pozwala na bardzo wysoki prąd
220 Ω	220 Ω	22,7 Ma	LED LED LIMITING	Znacznie niższe, pozwala na wyższy prąd
1KΩ	1000 Ω	5 Ma	LED Prąd LED ograniczający, wyciągnięcia	Znacznie niższy opór pozwala na więcej prądu
2,2 kΩ	2200 Ω	2.27 Ma	Podciągania, tendencyjność sygnału	Niższe, pozwala na więcej prądu
10kΩ	10 000 Ω	0,5 Ma	Rezystory podciągające, wejścia czujników	Niższy opór pozwala na więcej prądu
33kΩ	33 000 Ω	~ 0,15 Ma	Błędność sygnału, dzielniki napięcia i niskie prąd obwody	Zrównoważona opór, aplikacje średniego zasięgu
47 kΩ	47 000 Ω	~ 0,11 mA	Obwody czasowe, sieci filtrów audio	Nieco wyższa oporność ogranicza prąd więcej
100kΩ	100 000 Ω	0,05 mA	Wejścia o wysokiej impedancji, ochrona przed upływem	Znacznie wyższy opór, stosowany w minimalnym aktualne ścieżki

Błędy, których powinieneś unikać, używając rezystora 33K Ohm

Wybór niewłaściwej mocy

Upewnij się, że rezystor poradzi sobie z mocą w obwodzie.Jeśli jest zbyt słaby, może nie działać poprawnie.

Czytanie niewłaściwych kolorów

Pasma kolorów na rezystorach mogą wyglądać podobnie.Zachowaj ostrożność podczas ich czytania, aby nie wybrać niewłaściwej wartości.

Nie sprawdzanie tolerancji

Niektóre obwody wymagają bardzo dokładnych rezystorów.Jeśli użyjesz jednego o szerokiej tolerancji, wyniki mogą być wyłączone.

Umieszczenie go w niewłaściwej pozycji

Rezystory muszą iść we właściwym miejscu na obwodzie.Umieszczenie go w niewłaściwym miejscu może zmienić sposób działania obwodu.

Ignorowanie efektów temperatury

Rezystory mogą się trochę zmienić, gdy stają się gorące lub zimne.Upewnij się, że używany rezystor może poradzić sobie z otaczającą go temperaturą.

Używanie go tam, gdzie potrzebny jest wysoki prąd

Rezystor 33K pozwala tylko na niewielką ilość prądu.Nie należy go stosować w częściach obwodu, które wymagają więcej prądu do przepływu.

Wskazówki dotyczące wyboru odpowiedniego rezystora 33K Ohm

Sprawdź ocenę mocy

Wybierz rezystor, który może obsłużyć moc w obwodzie.Najczęstsze jest ¼ wat, ale wyższe oceny są lepsze w przypadku cieplejszych lub dużej mocy.

Wybierz odpowiednią tolerancję

Jeśli twój obwód wymaga dokładności, poszukaj rezystorów o ściślejszej tolerancji, takiej jak ± 1%.Do ogólnego zastosowania ± 5% jest zwykle w porządku.

Dopasuj rozmiar rezystora

Upewnij się, że rozmiar rezystora pasuje do płytki drukowanej lub przestrzeni.Większe rezystory mogą nie pasować do małych płyt.

Wybierz właściwy typ

Zdecyduj, czy potrzebujesz filmu węglowego, filmu metalowego lub rezystora montażowego na podstawie projektu i narzędzi.

Wniosek

Rezystor 33K Ohm jest przydatny we wszystkich rodzajach elektroniki, ponieważ jest niezawodny i łatwy w użyciu.Pamiętaj, aby wybrać odpowiedni typ swojego projektu i sprawdź jego moc i rozmiar.Jeśli jesteś zainteresowany zakupem rezystora Ohm 33K, skontaktuj się z nami w celu uzyskania cen i dostępności.
