Murata Electronics GRM188R60J476ME15D to wysokowydajna ceramiczna wielowarstwowa kondensator (MLCC) zaprojektowana do wszechstronnych zastosowań elektronicznych. Ten kompaktowy komponent montowany powierzchniowo oferuje stabilne parametry elektryczne w miniaturowym opakowaniu 0603 (1608 według metryki), o wymiarach zaledwie 1,60 mm na 0,80 mm, co czyni go idealnym rozwiązaniem dla przestrzeni ograniczonych projektów elektronicznych.
Kondensator zapewnia pojemność 47 µF przy napięciu znamionowym 6,3 V, z tolerancją ±20% oraz współczynnikiem temperaturowym X5R. Dzięki temu jest szczególnie odpowiedni do uniwersalnych obwodów elektronicznych, które wymagają stabilnej pracy w szerokim zakresie temperatur od -55°C do 85°C. Jego kompaktowa konstrukcja umożliwia efektywną integrację w nowoczesnych urządzeniach elektronicznych, gdzie miniaturyzacja i niezawodność odgrywają kluczową rolę.
Główne atuty obejmują montaż powierzchniowy, który ułatwia i precyzyjnie pozwala na instalację na płytkach PCB, oraz zgodność z normą RoHS, gwarantującą dbałość o środowisko. Kondensator jest dostarczany w opakowaniu typu taśma i reel, co usprawnia procesy produkcyjne i automatyczny montaż komponentów.
Ten MLCC jest szczególnie dobrze dopasowany do zastosowań w elektronice użytkowej, telekomunikacji, motoryzacji oraz w systemach automatyki przemysłowej, gdzie niezawodna, kompaktowa pojemność jest niezbędna. Jego solidna konstrukcja oraz szeroki zakres temperatur pracy sprawiają, że jest adaptacyjny do różnych środowisk elektronicznych.
Alternatywne lub równoważne modele w ofercie Muraty mogą obejmować podobne ceramiczne kondensatory X5R z serii GRM o różnych wartościach pojemności i napięciach, takie jak GRM188R60J105ME15D lub GRM188R60J105KE15D, które oferują porównywalne parametry pracy.
GRM188R60J476ME15D Kluczowe atrybuty techniczne
Pojemność: 47µF
Napięcie znamionowe: 6,3V
Pakowanie / Obudowa: 0603 (Wymiar metryczny 1608)
GRM188R60J476ME15D Rozmiar opakowania

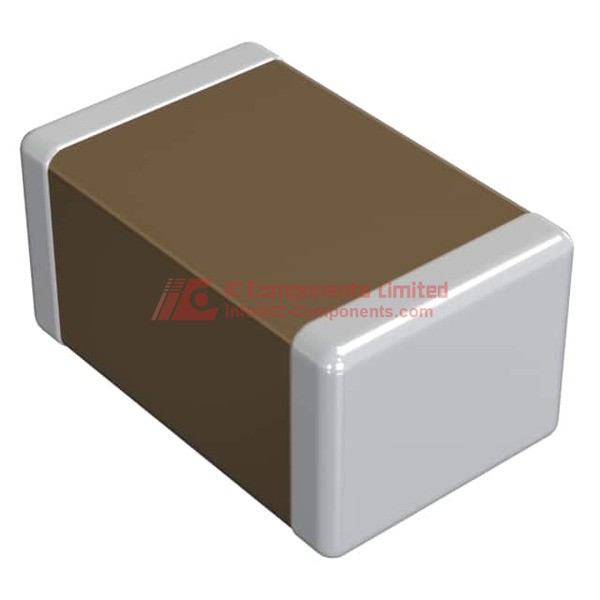

Produkt jest dostarczany w opakowaniu Tape & Reel, idealnym do zautomatyzowanych linii montażu powierzchniowego. Obudowa ma kod 8139, a rozmiar każdego kondensatora to 0,063 cala długości i 0,031 cala szerokości (1,60 mm x 0,80 mm). Maksymalna grubość elementu to 0,039 cala (1,00 mm), co zapewnia niskoprofilowy design odpowiedni do kompaktowych układów. Konfiguracja końcówek zgodna z branżowymi standardami MLCC (wielowarstwowe kondensatory ceramiczne) dla rozmiaru 0603, co gwarantuje pewne mocowanie powierzchniowe oraz niezawodny kontakt elektryczny.
GRM188R60J476ME15D Zastosowanie
Kondensator GRM188R60J476ME15D przeznaczony jest do szerokiego zastosowania w elektronice użytkowej, przemysłowej i komunikacyjnej. Ze względu na trwałą konstrukcję oraz stabilne właściwości sprawdza się w dekouplingu, filtracji oraz magazynowaniu energii w urządzeniach konsumenckich, automatyce przemysłowej i telekomunikacji.
GRM188R60J476ME15D Cecha
Model ten posiada charakterystykę temperaturową X5R, zapewniającą stabilność pojemności w zakresie od -55°C do +85°C. Przy nominałowej pojemności 47µF i napięciu 6,3V wspiera magazynowanie energii oraz płynne zasilanie układów. Tolerancja wynosi ±20%, co pozwala na zastosowania, gdzie akceptowalne są małe odchylenia pojemności. Konstrukcja MLCC montowana na powierzchni gwarantuje wysoką niezawodność, niską rezystancję serii (ESR) oraz wysoką efektywność objętościową. Produkt spełnia rygorystyczne standardy produkcyjne firmy Murata, zapewniając doskonałą wydajność i trwałość na dłuższą metę. Kompaktowy rozmiar 0603 (1608 metryczny) pozwala na montaż w gęsto upakowanych płytkach drukowanych, a opakowanie Tape & Reel ułatwia automatyczne montażowe procesy pick-and-place. Dielektryk X5R zapewnia kompromis między pojemnością, rozmiarem a kosztem, co czyni ten kondensator idealnym rozwiązaniem zarówno dla układów analogowych, jak i cyfrowych.
GRM188R60J476ME15D Funkcje jakości i bezpieczeństwa
Produkt jest wykonany zgodnie z rygorystycznymi normami, co gwarantuje niezawodność w różnych warunkach operacyjnych. Spełnia wymagania RoHS, wspierając ekologiczne rozwiązania. Magazyn można zweryfikować na życzenie, co zwiększa pewność zaopatrzenia. Projekt ten skutecznie minimalizuje ryzyko zwarć i przegrzewania się, co jest kluczowe dla systemów bezpieczeństwa. Ścisła kontrola jakości firmy Murata zapewnia długotrwałą niezawodność nawet w najbardziej wymagających zastosowaniach.
GRM188R60J476ME15D Kompatybilność
Jako część serii GRM firmy Murata, kondensator ten jest kompatybilny z industry-standardowymi placami MLCC w rozmiarze 0603 i może być z łatwością zastąpiony w większości projektów PCB, które wymagają 47µF i 6,3V kondensatorów ceramicznych. Z łatwością współpracuje z automatycznymi liniami montażu powierzchniowego i można go zintegrować z praktycznie każdym nowoczesnym urządzeniem elektronicznym, zarówno konsumenckim, jak i przemysłowym, które wymaga niezawodnej pojemności w kompaktowym formacie.
GRM188R60J476ME15D Plik PDF z kartą katalogową
Najbardziej wiarygodny i kompleksowy arkusz danych dla modelu GRM188R60J476ME15D dostępny jest bezpośrednio na naszej stronie internetowej. Zachęcamy do pobrania pełnego arkusza danych, aby uzyskać szczegółowe informacje techniczne, wskazówki dotyczące zastosowania oraz wytyczne projektowe.
